严守PCB和PCBA产品品质生命线

引言

在电子制造业中，印刷电路板（PCB）作为电子设备的核心组件，其质量直接关系到整个产品的性能和可靠性。因此，PCB的检验标准至关重要，它涵盖了从原材料到成品的各个环节，以确保每一块PCB都能满足设计要求并达到最佳性能。本文将深入探讨PCB检验标准的各个环节，从外观检查到性能测试，逐一解析，为PCB行业从业者提供全面的业务指导。

一、概述

PCB检验标准是一个综合性的体系，它结合了国家标准、行业标准、企业标准以及具体项目的技术要求。这些标准旨在通过一系列严格的检验方法，确保PCB的质量、性能、安全性和可靠性。以下是PCB检验标准的主要分类：

1. 国家标准与国际标准

如IPC标准（国际电子工业连接协会）等，为PCB的设计、制造和检验提供了全球公认的基准。

2. 行业标准

如中国电子行业标准SJ/T系列，针对特定行业的特点和需求制定。

3. 企业标准

PCB生产厂家根据自身生产工艺和生产能力及客户需求制定的检验标准。

4. 项目技术要求：

根据客户PCB设计图纸上明确标注的技术参数和性能指标进行产品检验。

二、PCB检验标准

1. 外观检查

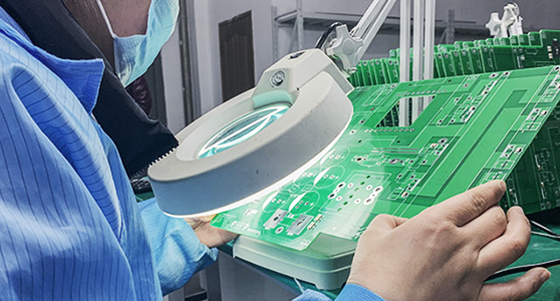

外观检查是PCB检验的第一步，它主要通过目视或借助放大镜等工具进行。主要内容包括：

· 表面平整度：检查PCB板面是否平整，无凹凸、划痕、毛刺等缺陷。

· 颜色与材质：确认PCB的颜色、材质是否符合设计要求，无明显色差和材质不符现象。

· 标志与字符：检查各种标志（如产品型号、规格、厂家标识等）是否清晰易读，符合设计要求。

· 边缘与孔位：PCB板边应平整无翘曲，孔位准确无偏差。

2. 尺寸与结构检查

尺寸与结构检查是确保PCB符合设计要求的关键步骤。主要内容包括：

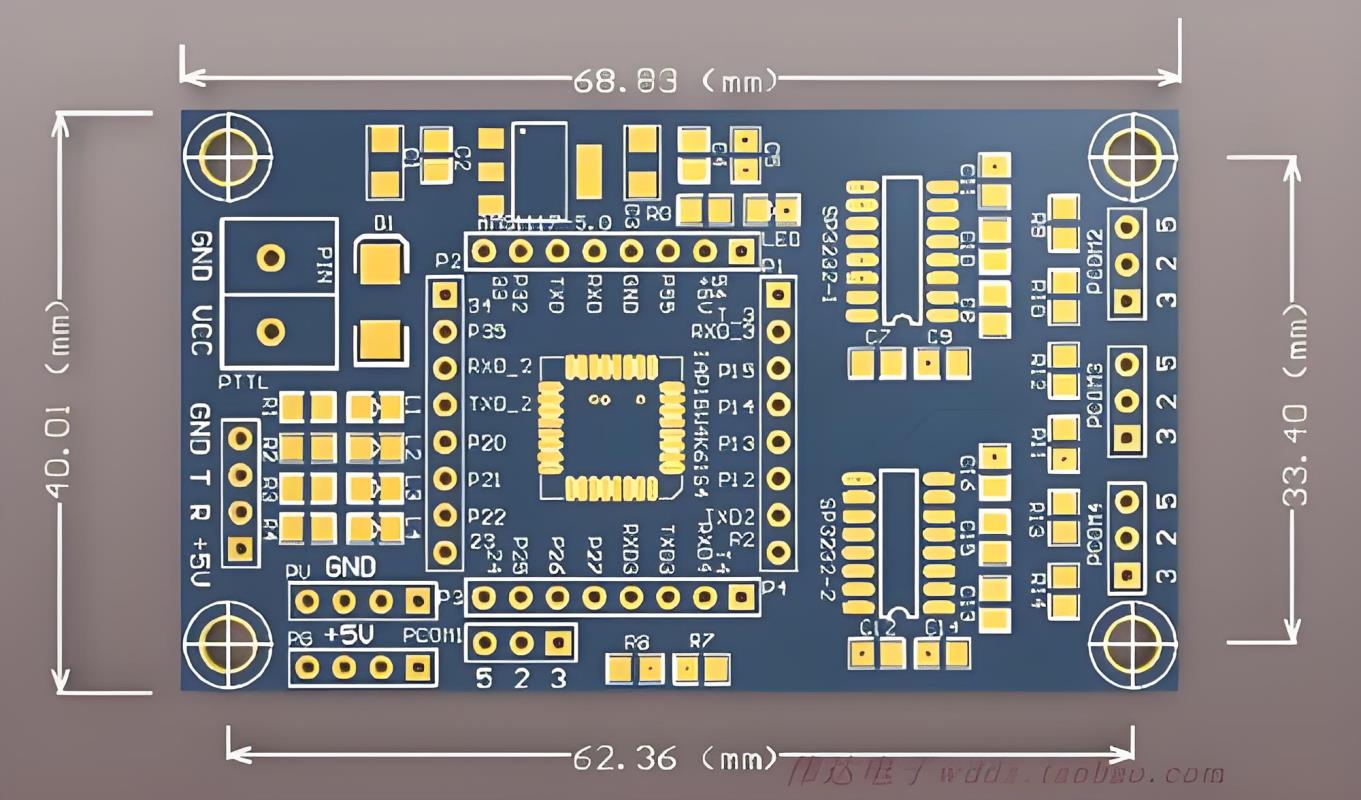

· 外形尺寸：验证PCB的长度、宽度、厚度等尺寸是否符合PCB设计的要求。

· 元件布局：检查元件排列是否整齐，间距是否合理，元件中心线是否统一。

· 导线与焊盘：检查导线的宽度、间距是否符合标准，焊盘尺寸和位置是否正确。

3. 电气性能测试

电气性能测试是检验PCB性能的重要环节，包括连通性测试、耐压测试、功能性测试等。

· 连通性测试：使用万用表等工具检查电路板上的各个部分是否正确连接，确保电路畅通无阻。

· 耐压测试：在高压条件下测试PCB的绝缘性能和耐电压强度，确保其在恶劣环境下仍能正常工作。

· 功能性测试：通过施加特定的输入信号，观察PCB的输出是否符合预期，验证其功能是否正常。

4. 可靠性与耐久性测试

可靠性和耐久性测试旨在评估PCB在长期使用过程中的稳定性和寿命。主要包括：

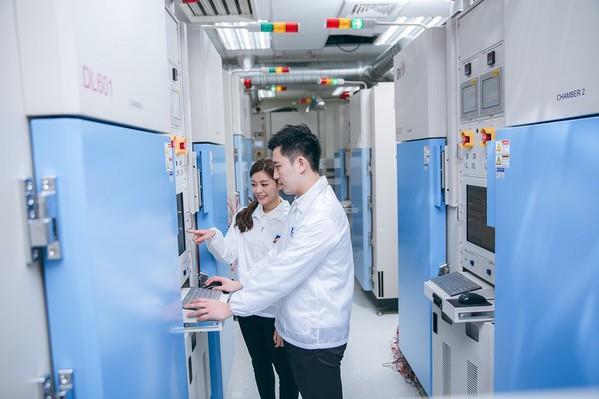

· 环境试验：如高温、低温、湿度等环境条件下的测试，验证PCB在不同环境下的工作稳定性。

· 机械强度测试：测试PCB板的金属化通孔和垫之间的粘合强度，确保其在机械应力下的可靠性。

· 老化测试：模拟长时间使用场景，检测PCB的电气性能和物理性能是否发生退化。

5. 特殊测试方法

除了上述常规测试外，还有一些特殊的测试方法用于检测PCB的隐藏缺陷或特定性能。

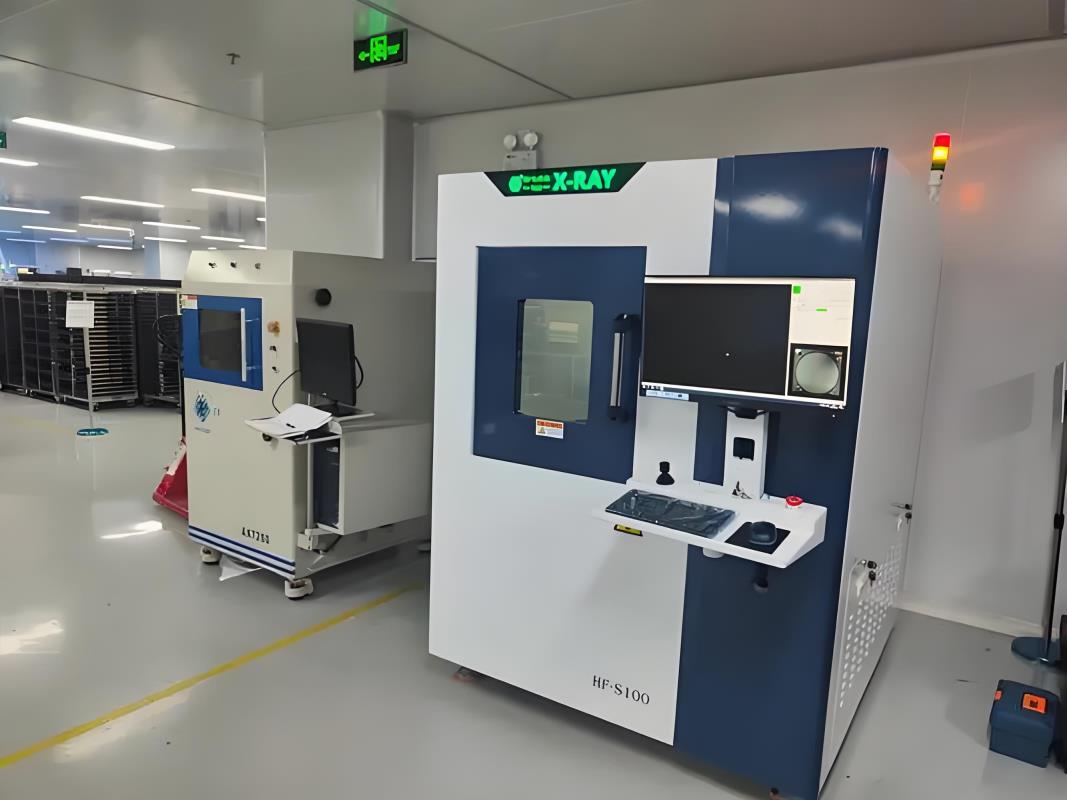

· X-ray检测：利用X射线成像技术检查PCB内部的焊接连接、BGA封装等隐藏组件的缺陷。

· AOI（自动光学检测）：通过高分辨率相机拍摄PCB图像，并与数据库中的完美设计进行对比，自动检测可见错误。

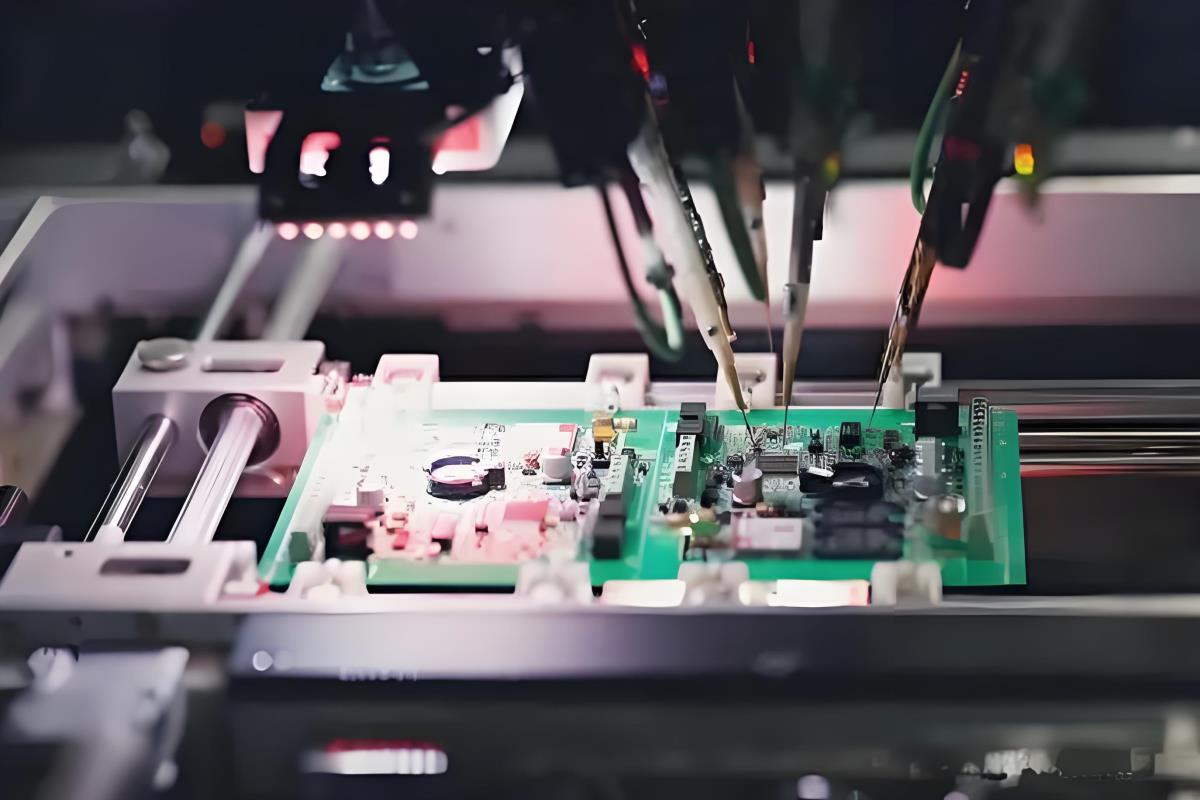

· 飞针测试：使用飞针测试仪对PCB线路板进行在线检测，确保每个测试点都被准确测试。

深圳联益精密线路有限公司是PCB和PCBA行业领军企业，依托UG商城自有自动化PCB工厂和PCBA贴片生产线和专业的技术人员，严格执行各类质量管控体系，落实工厂各类规章制度，责任到人，在保证交期的同时，为客户严守PCB和PCBA产品质量生命线。
