PCB设计中线宽与电流承载能力的解析与应用

在PCB设计领域，电子工程师们既要保证线路板具有优良的信号传输性能的同时，又要保证其具有良好的可靠性和安全性。这其中，合理选择印制电路板(Printed Circuit Board, PCB)上的导线宽度对于满足设计中的电流承载要求至关重要。本文将深入探讨PCB线宽与电流承载之间的关系，提供PCB设计工作中一些实用的设计经验心得给一些新手PCB设计师们，以最大程度的去帮助他们。

首先，让我们理解几个基本概念。PCB的载流能力不仅取决于线宽，还受到铜箔厚度（通常以盎司为单位）和允许温升的影响。一般来说，PCB走线越宽，其能够安全承载的电流就越大。但是，这一关系并不是线性的，因为还有其他多种因素在其中起作用。例如，环境温度、板材的质量以及制造工艺等都会影响最终的电流承载值。

在实际的PCB设计工作中，经验丰富的PCB设计师们尚能依据游刃有余。而新手工程师们可能就有点力不从心了。为了帮助新手工程师们选择合适的线宽，设计出优良可靠的PCB电路板，我们特总结出以下几种常用的计算方法：

1. 基于公式的计算方法

这些方法往往很简单，如0.15×线宽(W)=A，这个公式为设计师们提供了一个快速估算线宽的方法。这里的W是以英寸为单位的线宽，A是线路在25°C下的电流承载值。

2. 考虑铜箔厚度的方法

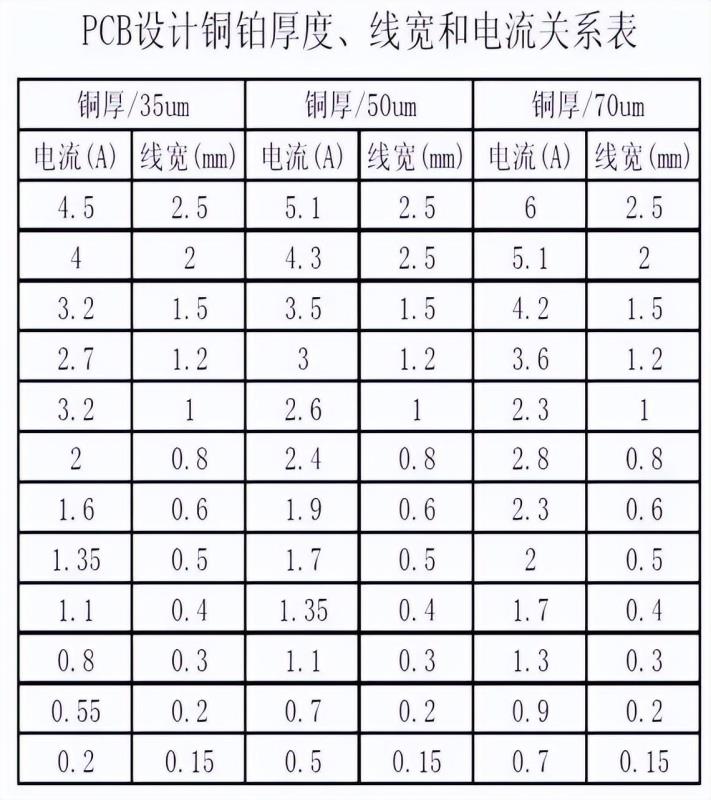

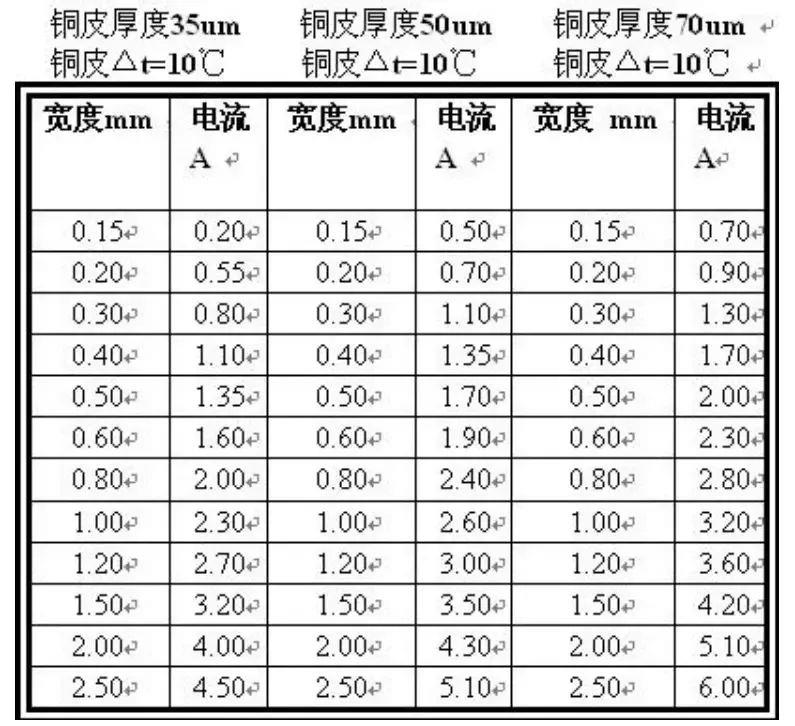

通过查表可以得到不同厚度铜箔的载流量。例如，使用盎司作为单位时，1OZ铜厚的物理厚度大约为35um；2OZ则为70um。值得注意的是，当使用铜皮作导线时，表中数值应降额50%来考虑。

3. 基于软件的计算方法

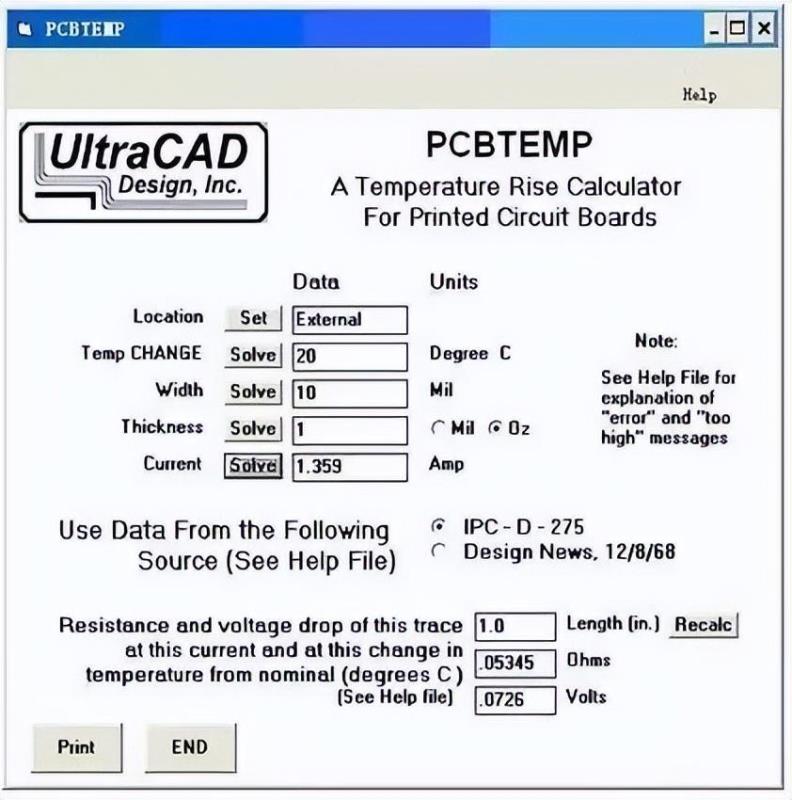

如PCBTEMP等工具可以方便地计算出在不同条件下的线宽所能通过的电流。这类软件通常会考虑导线的位置（表面或内部）、温度、线宽、厚度等因素。

4. 利用截面积的计算方法

先计算track的截面积（单位平方毫米），然后使用一个电流密度经验值（15~25安培/平方毫米）乘以截面积得到通流容量。

除了上述方法外，实际设计中还需考虑导线的过孔数量和焊盘的关系。焊盘较多的线段在过锡后，其电流承载值会增大，因此在设计时可能需要增加导线宽度或在导线上增加Solder层来提升其承载能力。此外，特别需要注意的是，在大电流瞬间波动的情况下，细线更容易烧毁。

最后，值得一提的是过孔铺铜方式的选择。直角辐条或45度角辐条的方式会减少焊盘的过电流能力，但有利于焊接。而直铺的方式则适合功率回路中的大电流焊盘，因为它具有很强的过电流能力。

综上所述，PCB设计中线宽与电流承载能力的关系是一个复杂但却极为重要的议题。合理的设计不仅需要考虑各种电气参数和材料特性，还需要综合PCB制板工艺、板子的实际使用环境以及成本效益等诸多方面的因素。
