如何精准辨别PCB线路板质量？从外观直觉到IPC三级验收标准的硬核指南

在电子装联（PCBA）的微观世界里，一块看似普通的覆铜板，实则是承载电流与信号的骨骼与血脉。对于采购经理和硬件工程师而言，面对市场上参差不齐的PCB供应商，仅凭一句“看上去还行”是极具风险的。一块劣质的电路板可能在回流焊的高温中爆板分层，或是在高湿环境下的电场中因离子迁移而短路。

要真正辨别PCB线路板的好坏，我们不能仅停留在用放大镜数线头的阶段，而是需要将感官经验上升到基于IPC标准的数据量化层面。以下是从宏观到微观、从物理结构到电气性能的全维度鉴别逻辑。

第一重境界：目视之下的“相面术”——外观识别的科学依据

虽然外观不能决定一切，但外观往往是内部工艺缺陷的第一面镜子。与线路板的“光亮颜色”相比，我们更应关注三个具备数据支撑的物理特征。

1. 翘曲度与尺寸公差的毫厘之争

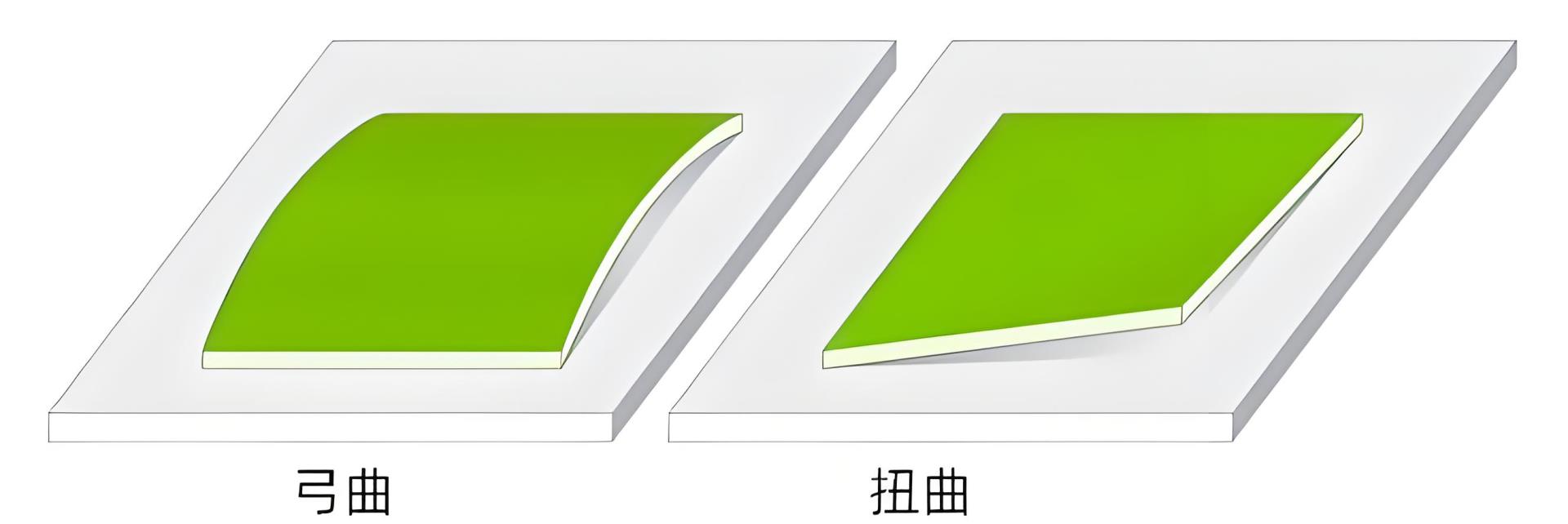

在SMT贴片加工中，若PCB板发生形变，贴片机的吸嘴将无法精准吸取元件。IPC-6012C标准对表面贴装印制板的弓曲和扭曲有着严格定义：对于采用SMD贴装的板子，其最大翘曲度应控制在 0.75% 以内；若涉及通孔插装技术，翘曲度也不得超过 1.5%。

自查技巧： 将裸板置于平整大理石台面，轻压一角，观察对角线另一端的翘起高度。若缝隙能轻松塞入两张名片，这张板的平整度已极大概率超出IPC容忍公差，购买此类板材将导致后续PCBA加工良率暴跌。

2. 阻焊油墨的“遮蔽力”与厚度数据

PCB阻焊油墨的“光亮颜色”背后隐藏的是阻焊剂的厚度指标。优秀的阻焊层不仅为了美观，更是为了在波峰焊时防止焊料桥接。根据IPC-SM-840E标准，干膜阻焊层的名义厚度通常要求达到 0.8 mil (约20.32 μm) 至 1.5 mil，且线路拐角处的油墨覆盖率不应低于导线顶部的 80%。

自查技巧： 观察细间距IC引脚间的阻焊桥。如果油墨颜色发暗、透出铜底的粉色，或者阻焊桥脱落露出铜面，这是油墨薄或附着力差的表现。这种板子在后续PCBA清洗时极易藏污纳垢，造成电化学迁移（ECM）风险。

3. 焊盘与孔环的对称美学

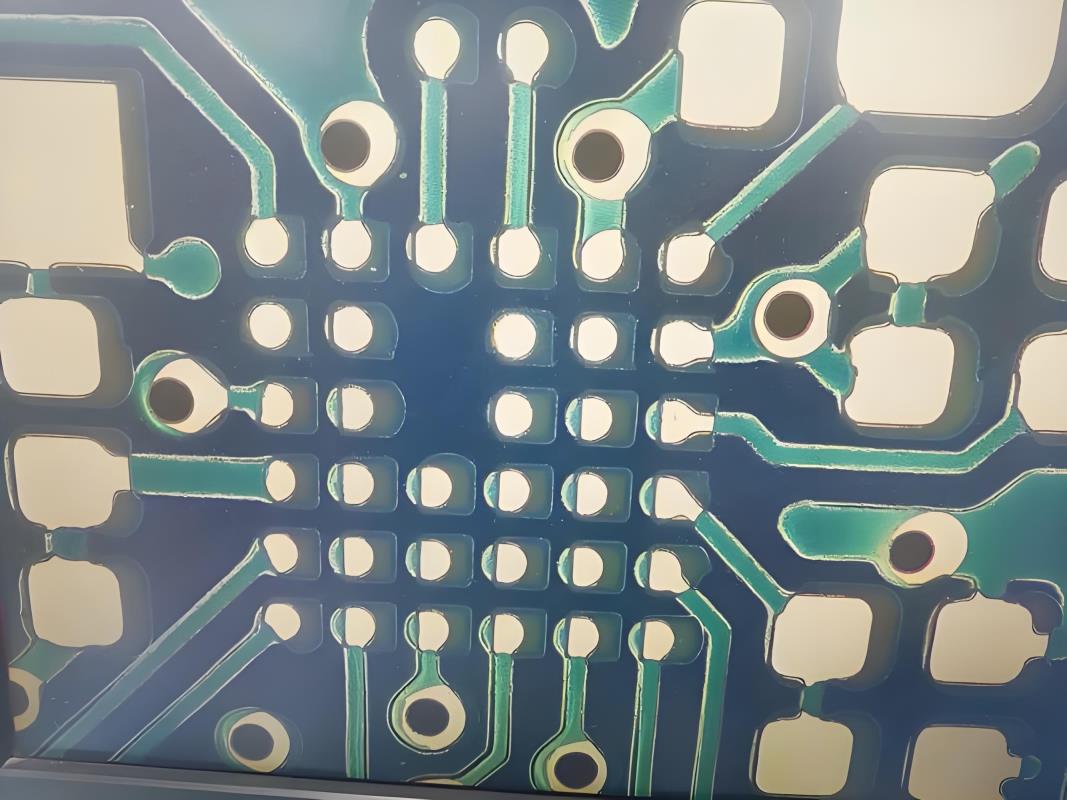

对PCB板上的“孔位错位”的进阶观察。在激光钻孔与机械钻孔工艺中，孔位与焊盘的同心度是衡量PCB制造商设备精度的硬指标。按照IPC-A-600K 3级验收标准（高可靠性电子产品），最小环宽（Annular Ring） 要求即使发生最坏情况的钻孔偏位，剩余的环宽也不应小于 0.05 mm (2 mil)。若您肉眼可见焊盘边缘有明显的“破盘”或“月牙形缺口”，这属于IPC的拒收项，该批次电路板在震动环境下极易出现焊点断裂，请直接向供应商发起拒收询价或理赔。

第二重境界：剥离于数据的“筋骨力”——PCB内在性能的量化审判

如果外观通过了初筛，那么接下来是关于“这块板子能用多久”的灵魂拷问。我们绕开玄学，直击三个决定PCB寿命的物理与电气公式数据。

1. 铜箔抗剥离强度——决定焊盘是否会“起翘”的关键

很多维修工程师都经历过：烙铁温度稍高，焊盘就随着烙铁头被带了下来。这是铜箔与基材结合力不足的典型症状。根据IPC-6012标准，对于标准的FR-4基材，1oz铜厚的剥离强度在热应力测试后（即模拟焊接高温后）必须 ≥ 1.1 N/mm (或 6.2 lb/in) 。这是UL认证中的强制测试项。

数据警示： 如果您发现PCBA返修时焊盘极其脆弱，这往往意味着基材固化不足或压制工艺偷工减料。专业PCB制造商会在出货报告中附上该项测试数据。

2. 特性阻抗的“±10%”生死线

对于高速数字电路或射频电路板，线宽线距的误差并非仅仅是“不短路不断路”即可。“线宽线距符合要求”在高速领域对应的是特性阻抗控制。

根据IPC-2141A设计指南，阻抗值与线宽的关系近似公式为：

Z₀ ≈ (87 / √(εr + 1.41)) * ln(5.98h / (0.8w + t))

(注：Z₀为阻抗，εr为介电常数，h为介质厚度，w为线宽，t为铜厚)

哪怕线宽仅变化 0.025 mm (1 mil) ，对于100Ω差分阻抗线而言，阻抗值波动可能瞬间超过 ±10% 的公差带。一旦阻抗不匹配，信号反射将导致严重的信号完整性（SI）问题。这是区分普通抄板厂与拥有高端阻抗测试仪器的专业PCB工厂的核心分水岭。若您的设计涉及DDR4或USB 3.0，请务必向供应商索要该批次的阻抗测试报告。

3. 耐热性与Tg值——爆板的隐形杀手

耐热性与Tg值是“受高温铜皮不脱落”的深层解释。FR-4板材并非千篇一律，其玻璃态转化温度（Tg值）是核心参数。普通板材Tg值约 130°C，而中高Tg板材可达 150°C-170°C。当PCBA经历无铅回流焊（峰值温度约 245°C-260°C）时，低Tg板材会从玻璃态迅速转为橡胶态，导致Z轴膨胀系数（CTE）剧增。

数据关联： 低Tg板材的Z-CTE在Tg点后可达 300 ppm/°C 以上，是铜的CTE（约 17 ppm/°C）的近20倍。这种巨大的热失配应力足以将孔壁铜层撕裂。若您从事汽车电子或工业控制领域，下单前请务必确认PCB供应商使用的是生益S1000-2或台耀TU-768等级别的中高Tg板材。

结语：从检测到转化的价值闭环

辨别PCB好坏，本质上是一场从视觉经验向计量科学的进阶。普通采购看到的是绿色的板子，专家看到的是 0.75%的翘曲控制、1.1 N/mm的剥离强度 以及 ±10%的阻抗公差。

因此，下一次您在与PCB & PCBA 供应商沟通报价时，请勿只问“每平米多少钱”，不妨自然地带上一句专业提问：“贵司出货能否随附基于IPC-TM-650的热应力测试切片报告？”这一问，将直接筛选掉90%的劣质打样厂，为您争取到真正符合工业级标准的优质线路板。如果您正在寻找符合上述硬性标准的可靠制造商并希望获取 24小时快板报价，欢迎点击“PCB在线下单页面”并认真填写您的产品生产需求，让数据为您的产品质量背书。
