PCB产业AI算力革命：一块绿色板子的价值跃迁与国产突围

在人工智能算力军备竞赛的幕后，一块不起眼的绿色板子正悄然站上产业链的战略制高点。它承载的不再只是电子元器件之间的简单互联，而是决定AI服务器能否跑起来、跑多快的关键变量。当英伟达Blackwell机柜将PCB层数推向40层、信号速率拉升至224Gbps时，整个产业的价值逻辑被彻底改写。

引言：被低估的“电子产品之母”

一块PCB需要承载的信号速率从10Gbps跃升至112Gbps甚至224Gbps，传输通道的挑战呈指数级放大。Prismark数据显示，2025年全球PCB市场规模预计达848.91亿美元，同比增长15.4%，其中服务器与数据存储领域增速高达46.3%，市场规模有望达到159.75亿美元。当信号速率突破112Gbps时，传统FR-4材料体系已在产业层面“失效”。

高频、高速、高多层正在成为新一轮PCB技术竞争的核心方向。 在这场悄然打响的“印刷电路板战争”中，谁能掌握核心材料配方和高阶工艺，谁就能拿到AI时代的入场券。

一、技术变革：高多层PCB与高速材料的全面升级

1.1 叠层层数与单机价值的跨越式跃升

AI算力爆发将PCB层数需求从传统服务器的8-12层推升至20-40层，单机PCB价值从800-2000元大幅跃升至8000-12000元。在英伟达Rubin和Blackwell机柜级方案中，PCB层数已逐步普及30-40层设计，信号速率全面拉升至112G/224G PAM4。

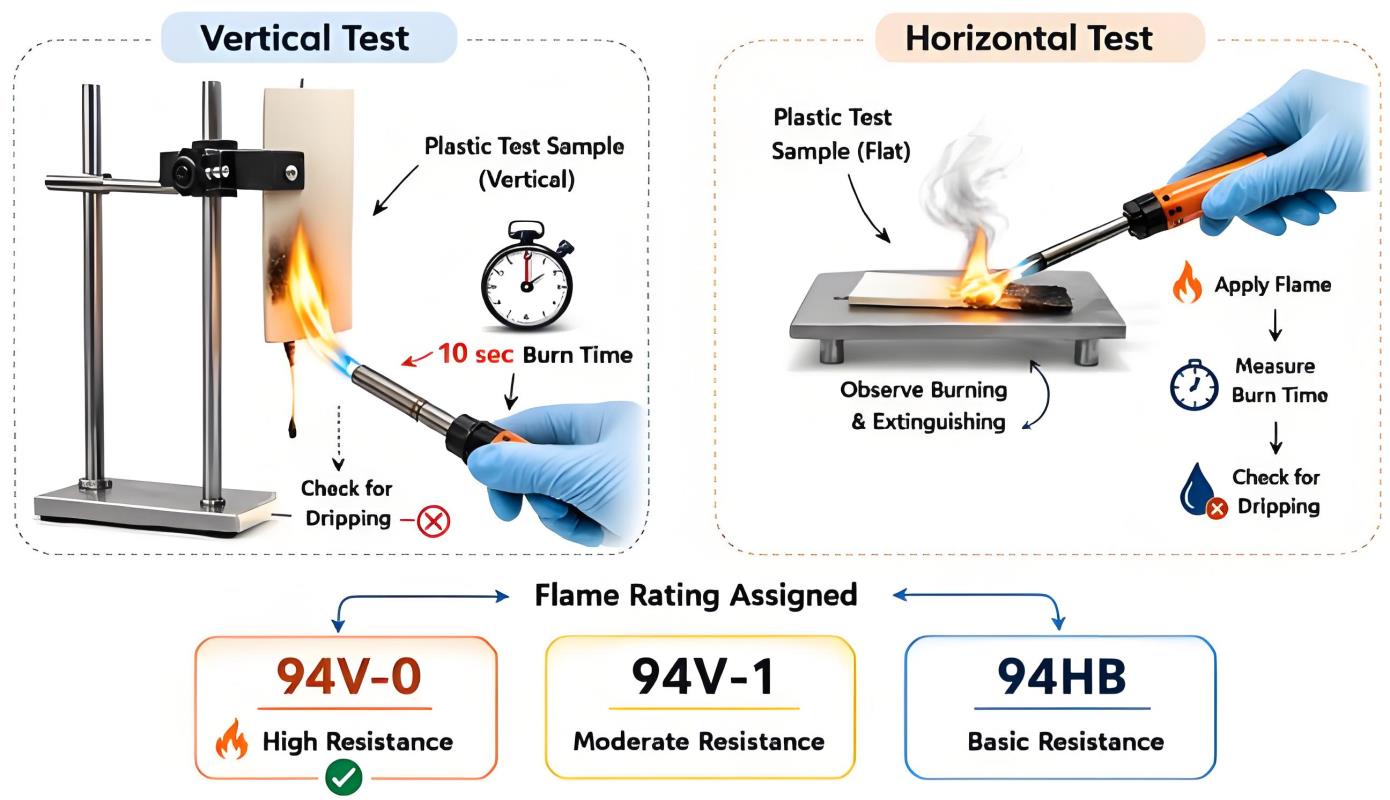

必须指出的是，PCB必须支持UL 94 V-0最高阻燃等级测试：即在UL 94标准规定的火焰测试中，垂直样品在火焰移除后10秒内停止燃烧，且不允许出现燃烧滴落现象。据Prismark预测，2024年至2029年18层以上多层板产值的年复合增长率将达到15.7%。

1.2 高速板材：M6至M8成为主流，M9加速导入

在高频高速信号的传输路径上，覆铜板（CCL）的材料性能直接决定了PCB的品质上限。以松下电工MEGTRON系列为分级标准，行业参数如下：

• M4级别：Df≈0.005-0.008，适用于10Gbps以下场景

• M6级别：Dk<3.8，Df≈0.002-0.005，支持25-56Gbps NRZ/PAM4

• M7/M8级别：Dk<3.8，Df低至0.001-0.002，支持56-112G PAM4

M8/M9所需的PPO树脂和碳氢树脂需求量在2025年同比增长已超过41%。每一种新型基材的量产应用，都需对整套制造工艺进行系统化重新调校。

二、HDI与封装基板：工艺金字塔的顶端突围

2.1 任意层互连（Any-layer HDI）的微米级精密加工

在消费电子与AI服务器两大领域，高密度互连板（HDI）正成为核心竞争高地。传统2阶、3阶HDI已无法满足旗舰手机内部密度和AI加速卡集成要求，4阶、5阶HDI及Any-layer任意层互连技术正加速普及。

微孔直径已经缩至几十微米，部分精密规格甚至不足头发丝粗细。层间对位精度和激光钻孔的位置误差必须控制在微米级别。Prismark预测，2024至2029年间HDI板年复合增长率达到6.4%。

2.2 封装基板：半导体产业链的核心连接件

在ABF（Ajinomoto Build-up Film）载板领域，日本味之素长期处于高度垄断地位，全球高端CPU/GPU封装基板的增层薄膜几乎全部依赖这家公司供应。国产封装基板企业虽然已经实现中低端规格的量产，但在最尖端的FCBGA基板领域，仍与海外头部存在一定差距。

三、信号完整性：112Gbps时代的电磁“艺术”

3.1 阻抗控制的本质：从公式到工程

微带线结构特性阻抗Z₀计算公式（依据IPC标准衍生）：

其中：εr为绝缘材料的相对介电常数，H为介质厚度，W为线宽，T为铜箔厚度。

对于112G PAM4信号，阻抗控制公差已从±10%大幅收紧至±5%乃至±3%。线宽控制必须从传统的±20%改善到±10%甚至±5%以内。

3.2 从参数仿真到全链路可追溯性

当前头部PCB制造商的通行能力：最高叠层40层以上，最小线宽/线距2mil/2mil，最小激光盲孔0.075mm，关键信号通道（112G SerDes、PCIe 6.0等）已建立阻抗Coupon随线测试机制，确保批次间阻抗可追溯，数据可验证。

四、产业链突围：原材料自主与国产替代格局

4.1 上游原材料：从树脂、铜箔到玻纤布的“三重门”

• 树脂：Dk/Df值越低，信号传输越快、损耗越小

• 铜箔：HVLP铜箔粗糙度Rz已可控制在0.4微米以下，是顶级算力设备PCB的必要材料

• 玻纤布：低Dk/Low-Df玻璃布已在20层以上高多层PCB中逐步普及

4.2 制造端：重资产赛道的马太效应

全球范围内围绕高端算力PCB的抢位战已经全面打响。据公开数据统计，国内主要PCB制造企业在2025年前三季度资本支出合计已超过307亿元。

海外巨头的技术天花板依然高悬：日本企业在M9及以上极端低损耗覆铜板材料和超精细加工领域占据全球领先地位；中国台湾地区的臻鼎、欣兴、华通等头部厂商加速向高阶AI服务器板和SiP封装基板等高附加值领域转型。

五、现状与展望：高端产能的冰火两重天

Prismark数据显示，2024年全球PCB产值735.65亿美元，预计2029年达到946.61亿美元，2024-2029年复合增长率CAGR约为5.2%。其中AI服务器相关PCB在2024-2029年的复合增长率高达18.7%。

全球PCB产业链正在经历结构性的重心转移。过去，PCB行业的核心订单常年由消费电子终端品牌把控；如今，AI服务器数据中心已成为核心增长引擎。

结语

AI算力革命全面改写电子产品底层硬件的价值逻辑。从低端加工到高端精密制造，从被动接受订单到主动定义材料与工艺规范，中国PCB产业正经历一场没有退路的“蝶变”。

头部企业正在构建更完整的一站式配套服务能力，为客户提供从PCB设计支持、原型打样到批量生产的全流程服务，并通过数字化管理系统实现全流程可追溯，以降低客户在高速高频场景中的失败风险。
