初识PCB接地设计

PCB接地设计是PCB设计中的重要一环。它不仅影响着线路板的安全性和稳定性，还是是衡量PCB设计水平的一把标尺。

PCB接地设计较为复杂，但它有许多的技巧和规律规律可循。本文我们先了解PCB接地的一些基础知识。

概念

地线是PCB板中用于连接各个电路信号地点的导线。它承担着将电路中的地点连接到共同的地点，形成电路的回路，保证信号传输的稳定性和可靠性。

地线的作用

地线在PCB板中起到以下几个重要作用：

1.提供电路的回路路径，保证信号的正常传输。

2.防止传输信号相互干扰，降低电磁辐射和静电干扰，提高电路的抗干扰能力。

了解了线路板的地线的定义和作用后我们再来看看通常线路板中有哪几种常见的地线。

地线的种类

01、地线

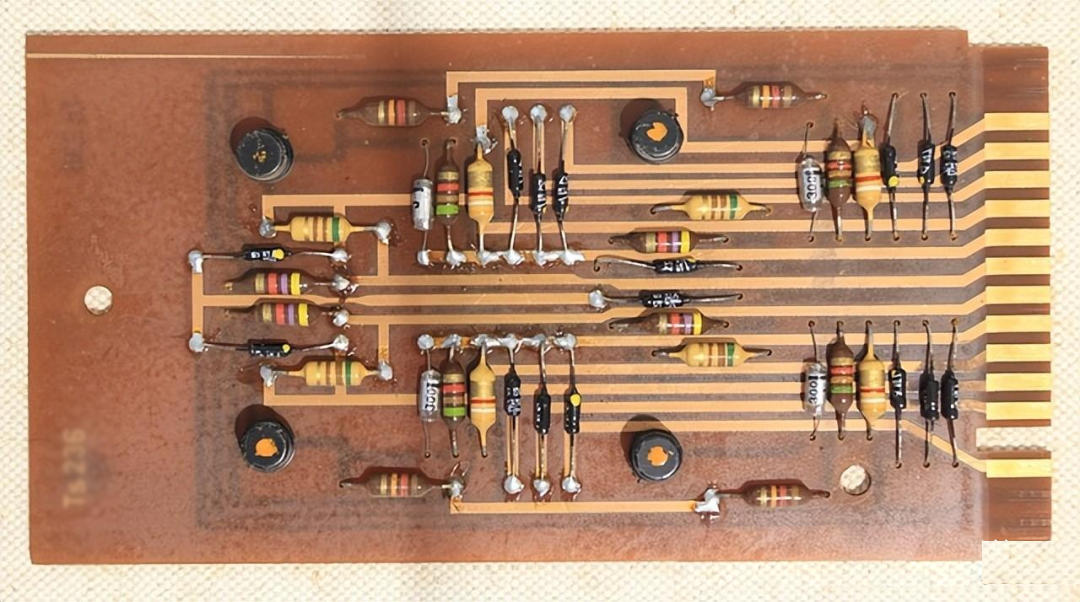

所有连接到地面的组件都通过公共迹线连接在一起，这在单层PCB板和老旧线路板中较为常见。

地线

02、公共接地平面

公共接地平面是PCB设计中最常见的做法。PCB上未被走线或元件利用的空闲位置被从地面覆盖。公共接地平面显着改善了PCB的热特性，也有助于降低电磁干扰(EMI)。

03、专用接地层

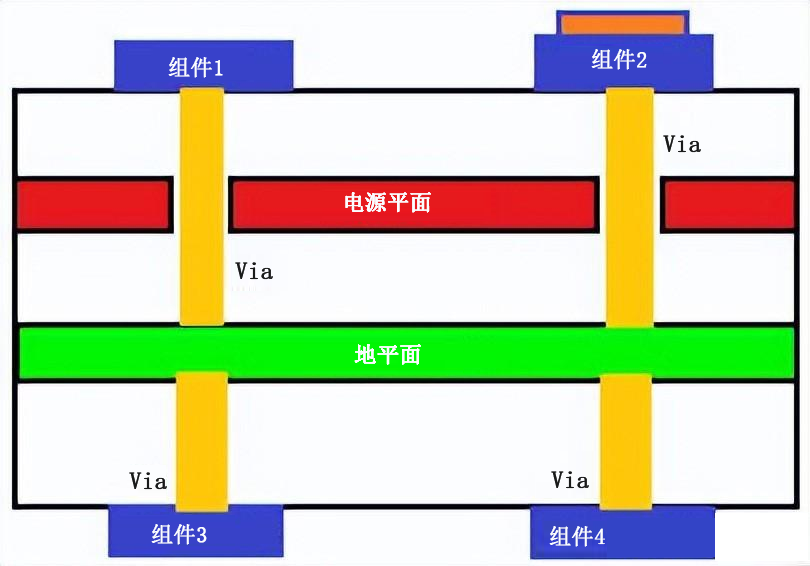

专用接地层用于多层PCB，组件通过接地通孔连接到接地层。高多层板、HDI和高频高速电路板常用这种地线设计方法。

专用接地层

04、电力系统接地

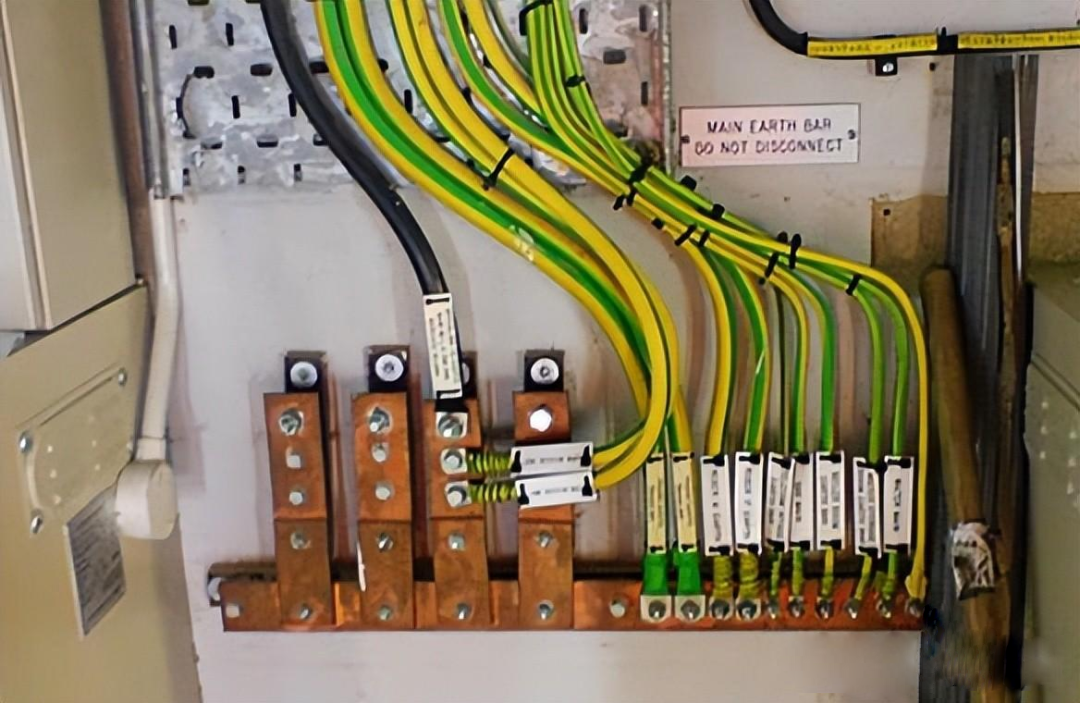

在电力系统安装中，所有接地连接都连接到接地母线。该母线连接到接地导体，该接地导体连接到接地棒或接地网。

电力系统接地

05、等电位接地

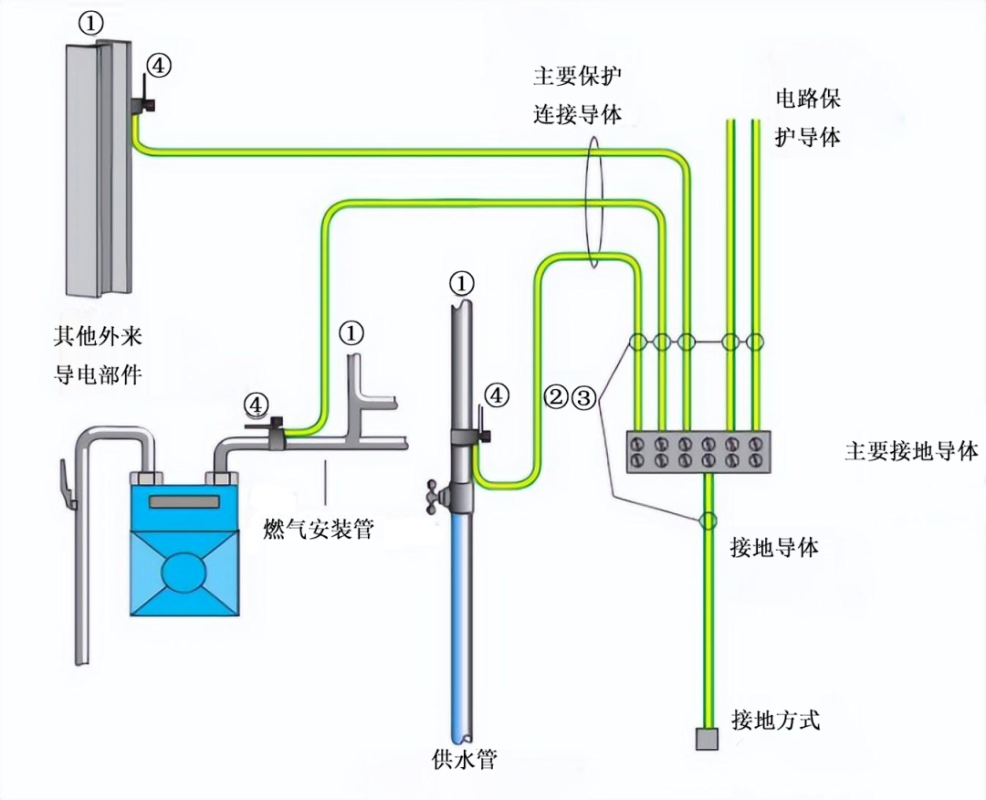

等电位接地意味着保护区中的每个导电元件都应具有相同的接地电位，是通过电气连接设备底盘、金属管道和所有接地装置来实现的。

等电位确保了该区域中的任何导电部件之间没有明显的电位差，并防止在故障期间触电。

等电位接地或者接地
