PCB丝印设计艺术最佳实践

在电子制造领域中，PCB（印制电路板）丝印设计是一项至关重要的任务。专业的丝印信息不仅为PCBA组装和工程测试提供了关键信息，还确保了电路板的可读性和功能性。为了设计出高效、专业、规范的丝印，PCB Layout工程师需要遵循一系列专业规范和最佳实践。

1. 字体与线宽的巧妙选择

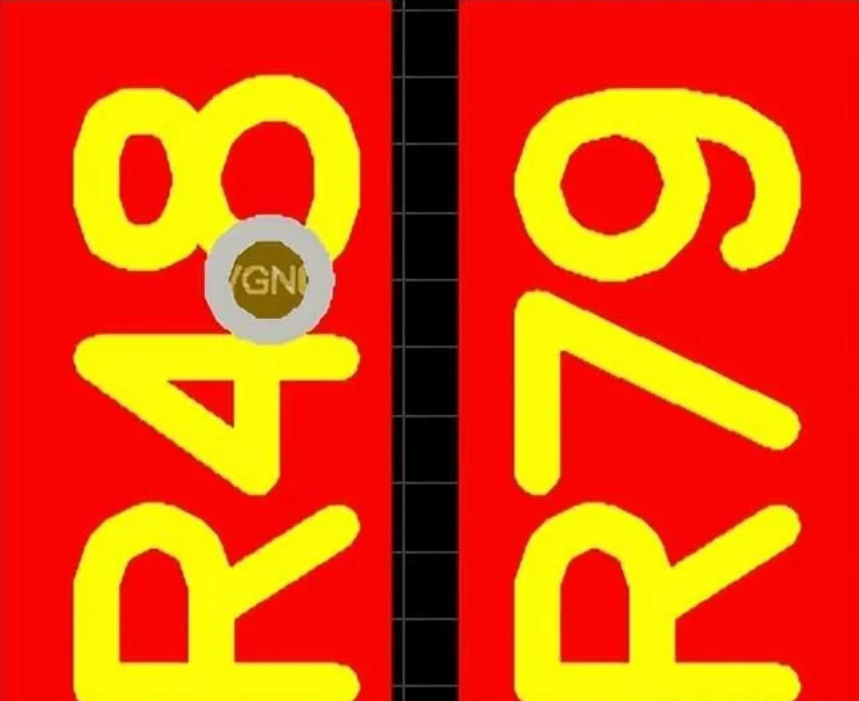

字体大小和线宽的选择是丝印设计的第一步。工程师应根据PCB的尺寸和可用空间来确定字体大小，确保丝印信息的清晰可读性。同时，与PCB工厂的沟通也至关重要，以确保所选字体样式与线路板工厂的工艺要求相符。常见的丝印尺寸如35 mil高度和5 mil线宽，或25 mil高度和5 mil线宽，都是不错的选择。

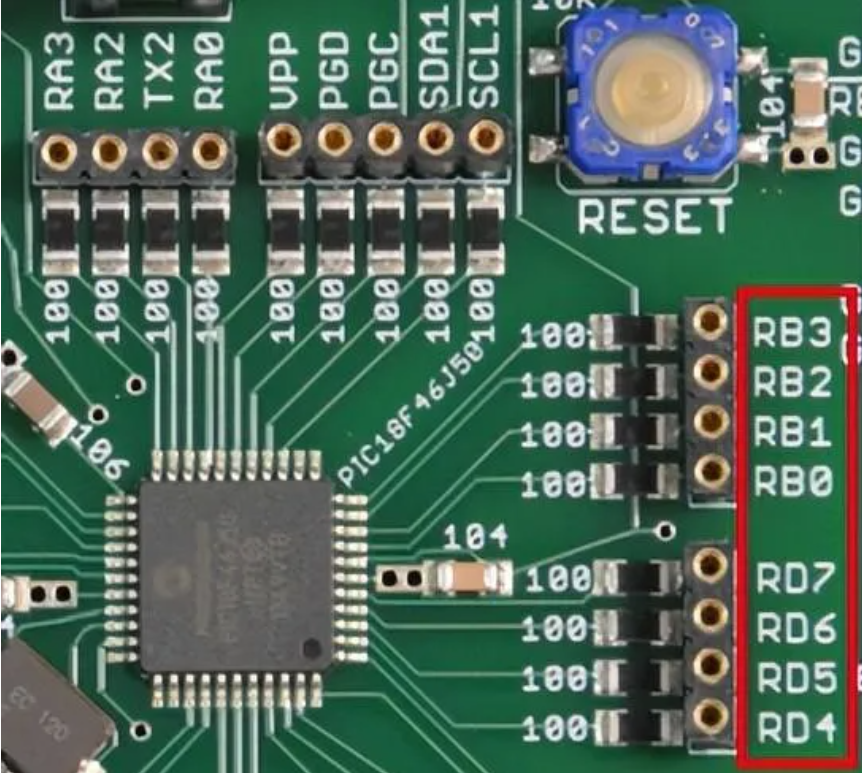

2. 引脚的明确标注

丝印设计应明确标注元器件的引脚，这有助于PCBA的组装和制造，同时简化了调试过程。通过清晰的引脚标识，工程师可以迅速识别元器件，提高生产效率。

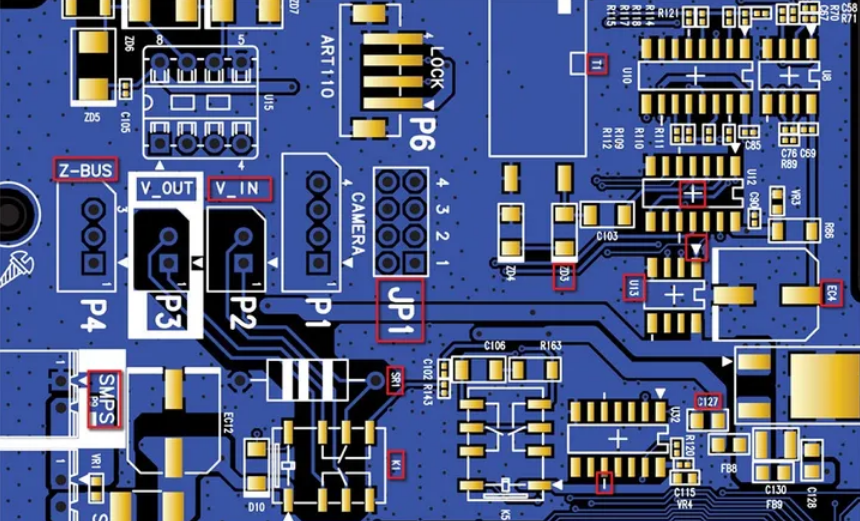

3. 阅读性的优化

为了增强丝印的可读性，建议仅使用两个方向的丝印。这有助于从左到右和从下到上的布局，使丝印看起来更加均匀和清晰。此外，丝印的读取方向应与芯片的使用方向一致，以减少焊接错误的可能性。

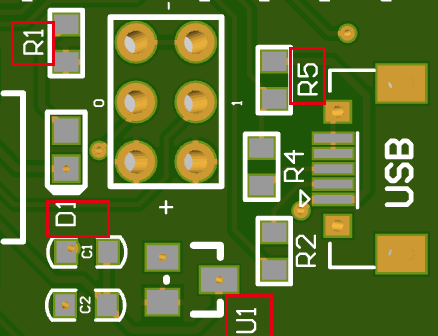

4. 元器件放置的方向控制

元器件参考标志（位号）的放置方向也是PCB丝印设计中的一个关键因素。位号应放置在建议的丝印阅读方向上，以确保易于阅读。对于水平和垂直放置的组件，位号的位置也有特定的要求，以确保最佳的可读性。

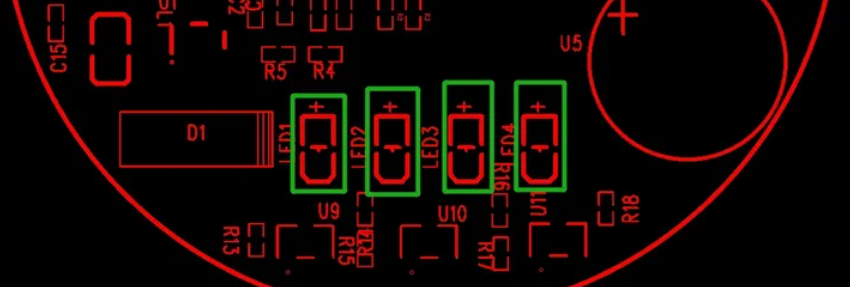

5. 极性标明的重要性

对于具有极性的元器件，如二极管和电解电容器，丝印上应明确标明其极性。这有助于减少PCBA组装过程中的错误，确保后续电子设备的正常运行。

6. 元器件位号的紧密关联

所有组件的参考标志（位号）必须与相关组件紧密关联。在高密度元件的情况下，可以考虑将位号分组并用指针标记，以提高可识别性。

7. 关键位置避免丝印

在关键位置，如元件焊盘顶部，应避免放置丝印标记。这有助于保持元件的可焊性，并确保安装组件时的可读性。

8. 高速信号走线的丝印禁忌

对于顶层或底层的高速信号走线，应避免在其上方放置丝印标记。这是因为高速信号电路可以视为微带线，丝印可能会干扰信号的传输，导致信号质量下降。

9. 特殊元件的丝印处理

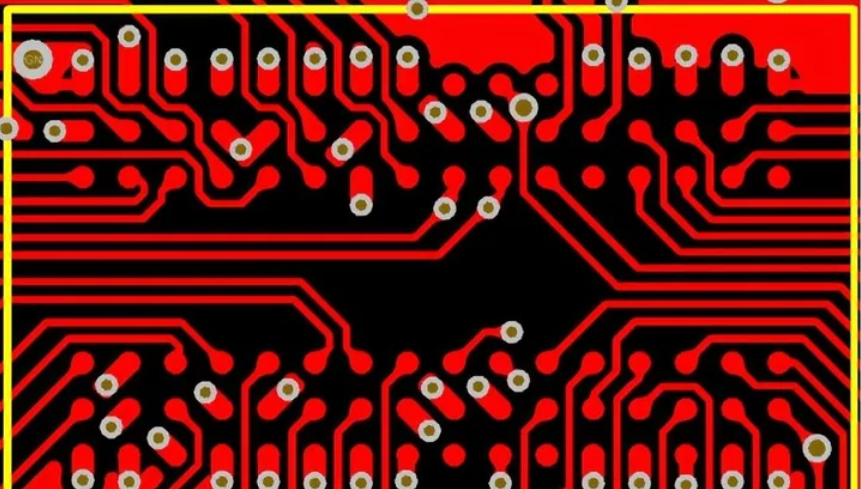

对于特殊元件，如BGA和QFN，丝印尺寸应与芯片尺寸完全匹配。这有助于确保焊接过程中的精确定位，提高生产效率。

综上所述，PCB丝印设计是一门艺术，也是一项技术挑战。通过遵循上述方法和最佳实践，工程师可以创建出既美观又实用的丝印设计，为PCB板的制造和后续PCBA的组装带来更高的效率和可靠性。
