λ/10骗了你多少年？从ESP32射频走线看传输线理论中被忽略的那个变量

引言：一根射频走线，何以难倒万千工程师？

在PCB设计领域，有一个耐人寻味的现象：一位能够熟练处理DDR高速总线、精通电源完整性分析的硬件工程师，面对ESP32多出的那根2.4GHz天线馈线时，却常常选择“投降”——直接外购成品射频模块，将这段不过几毫米的走线交给“专业的人”去处理。

这种现象并非能力不足，而是思维范式的错位。低频数字电路遵循的是基尔霍夫定律与欧姆定律——导线就是导线，处处等电位。而高频射频走线遵循的是麦克斯韦方程组——一段数毫米的铜箔可能是电感，一个焊盘可能是电容，连地平面都可能成为谐振腔。低频世界“看不见”的东西，在高频世界全部“显形”。

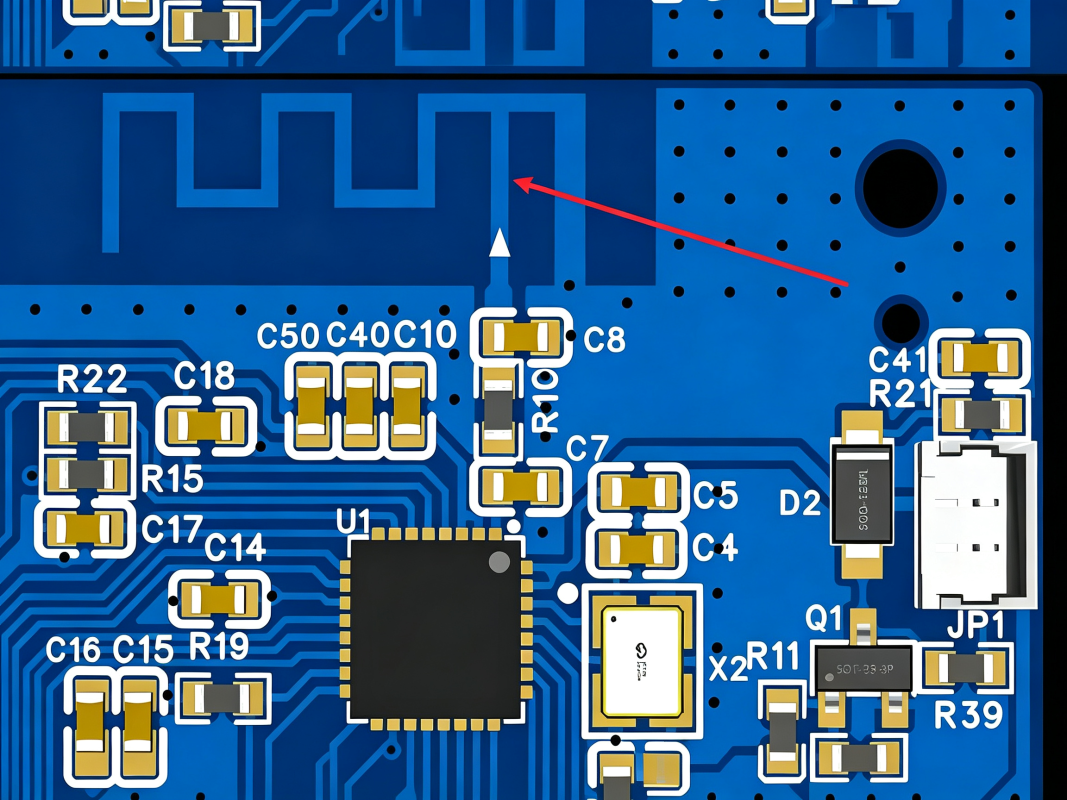

然而，射频走线并非玄学。它背后有坚实的电磁场理论支撑，而真正的挑战在于：如何在理论严谨性（道）与工程可实现性（术）之间找到平衡点。 这便是一场持续博弈——理论的完美解往往与物理封装、制造工艺的现实约束正面冲突。本文将以ESP32-C6的射频Layout为案例，记录这场博弈的完整推演过程。

一、冲突的起点：73mil的理想与11mil的现实

射频Layout最基础的要求是50Ω特征阻抗。在标准的FR4板材上，这个目标对应着一个明确的物理尺寸。

根据微带线特性阻抗计算公式：

其中，εrεr为介电常数，$H$为介质厚度，$W$为线宽，$T$为铜厚。

在典型的四层板叠层中（FR4介质，εr≈4.3εr≈4.3，板厚1mm，铜厚1oz），计算得到的50Ω微带线宽约为1.85mm（约73mil）。

然而，现实立刻给出了它的“不配合”。ESP32-C6采用QFN封装，引脚间距仅0.4mm。按照JEDEC标准对细间距QFN封装的焊盘设计规范，0.4mm间距下PCB焊盘宽度通常限制在0.25mm（约10mil） 以内。考虑到PCB制造商的最小阻焊桥能力，实际可用线宽往往只有0.28mm（约11mil） 。

冲突赤裸裸地摆在面前：理论要求73mil，封装只给11mil。

若强行将线宽加粗到73mil，相邻引脚必然连锡短路；若按照常规MCU走线的11mil细线，根据上述公式反推，其阻抗将飙升至80~90Ω——与50Ω目标严重失配。这便是射频Layout中著名的 “第一公里”难题：从芯片引脚出发的那一小段走线，天生就不匹配。

数据来源：FR4介电常数参考值引自IPC-4101标准及行业通用材料数据表；QFN封装尺寸参考JEDEC MO-220系列标准；微带线阻抗计算公式依据IPC-D-317A及IPC-2141A设计指南。

二、博弈的量化：从“λ/10”到“阻抗比（k）模型”

面对理论与现实的冲突，工程师的第一反应往往是寻找经验法则。“十分之一波长（λ/10）”准则是最常被引用的规则：当传输线物理长度小于工作波长的1/10时，即便存在阻抗失配，反射效应也可忽略。

在2.4GHz频率下，FR4介质中的波长λg≈59mmλg≈59mm。λ/10准则给出的允许长度为5.9mm。

但这个准则有一个致命的缺陷：它缺少一个关键变量——阻抗失配的程度。 当失配较小时，λ/10过于保守；当失配严重时，它又过于乐观。

于是，一场从经验博弈向精确博弈的升级开始了。

设走线特征阻抗为Z0（此处约为82Ω），负载阻抗为ZL（50Ω），定义阻抗比：

反射系数Γ与阻抗比k及电长度θ的关系为：

对于小角度近似（$\theta \ll 1$），可推导出最大允许电长度的约束公式：

其中$m$为允许的最大反射系数幅度。

代入数值计算：

∣k−1/k∣=∣1.64−1/1.64∣≈1.03

若取工程上常见的反射容差m=0.1（即10%反射）：

对应的物理长度极限：

结论清晰而冰冷： 若按10%反射容差，这段82Ω走线的最大允许长度仅为1.8mm。而λ/10准则给出的5.9mm，在此场景下将导致反射幅度高达32%——足以让Wi-Fi信号的眼图崩溃。

数据来源：反射系数与阻抗比关系推导基于传输线理论（参考Pozar《Microwave Engineering》）；IPC-2141标准3.4.4节定义传输线判据；阻抗控制公差参考IPC-6012 Class 2/3标准。

三、m值的选择：一场关于“多少反射算可接受”的博弈

这里浮现出一个更深层的工程问题：m值（反射容差）应该选多少？

$m=0.1$是工程上的常见选择，但绝非铁律。根据IPC-6012标准，阻抗控制的标准公差为±10%，对应反射系数约0.05；而高速信号可要求±5% 的 tighter 控制。

选择哪个m值，本身就是一场博弈。 没有标准答案，只有基于具体产品定位的权衡。

更重要的是，阻抗不匹配只是射频链路中的一环。天线本身的驻波比（VSWR）、匹配网络的插入损耗、PCB板材的介质损耗（FR4的Df约为0.015~0.025）、阻焊层带来的阻抗漂移（常规阻焊油墨Dk约3.9）——每一个环节都会消耗反射预算。博弈的智慧在于：将有限的“反射预算”分配到各个失配环节，而非独苛求某一环节尽善尽美。

数据来源：阻抗公差标准参考IPC-6012《刚性印制板的鉴定与性能规范》；阻焊层介电常数参考行业通用数据。

四、工程之策：如何在1.8mm的生死线上赢得博弈

既然理论明确了长度极限（$m=0.1$时为1.8mm），而芯片引脚无法改变，那么唯一的解法就是 “极短走线+分立匹配” 。

策略一：零距离原则

将π型或L型匹配网络（电容、电感）的焊盘紧贴ESP32的天线引脚放置。确保这段82Ω的高阻抗走线物理长度严格小于1.5mm，让匹配元件在最短路径内将阻抗“掰正”到50Ω。

根据Espressif官方硬件设计指南，ESP32-C6的射频匹配电路推荐采用CLCCL结构（一种带通滤波器拓扑），主要作用是调整阻抗点、抑制高频谐波和低频噪声。官方推荐的元件参数范围包括：C11为1.2~1.8pF，L2为2.4~3.0nH，均建议使用0201封装以最小化寄生参数。

策略二：共面波导（CPWG）——从根源消除阻抗比

若PCB空间允许，不采用标准微带线，而使用共面波导（CPWG） 结构。CPW的特性阻抗由形状系数k=W/(W+2G)决定（其中$W$为中心导体宽度，$G$为缝隙宽度），而非由线宽的绝对值决定。

通过调整线宽$W$和两侧地铜的间距$G$，可以将细走线的阻抗直接控制在50Ω，从根源上消除阻抗比（$k=1$）。这相当于从博弈的棋盘上直接拿掉了一颗对手的棋子。

CPWG的特征阻抗计算公式为：

其中$K(k)$为第一类完全椭圆积分，εeffεeff为有效介电常数。

数据来源：ESP32-C6匹配电路参数引自Espressif官方硬件设计指南；CPWG阻抗计算公式基于保角变换法。

五、认知的跨越：从“路”到“场”的三十年体悟

射频Layout的本质，是用场的思维去理解一段导体在GHz频率下的电磁行为。传输线效应无处不在——IPC-2141标准指出，当导线长度接近信号波长的1/7时，就必须将其视为传输线。

而在2.4GHz频段，FR4中的波长仅约59mm，1/7波长约为8.4mm——这意味着，一段看似微不足道的射频走线，在电磁场眼中已经是一条“长线”。

更令人警醒的是制造公差带来的不确定性。根据IPC标准，常规FR4多层板的线宽公差为±10%，介质厚度公差可达±10%~±15%。阻焊层覆盖后，微带线的特性阻抗可能下降2~4Ω。这些理论公式中被“假设掉”的变量，在真实PCB上全部存在。

工程师的职责，不是抱怨理论“太苛刻”，也不是粗暴地无视理论，而是理清哪些变量是主导性的（必须严控），哪些是次要的（可以适度放宽） ——然后在主导变量上寸步不让，在次要变量上做有限度的妥协。

结语：道术博弈，方为工程之本

从当年的“λ/10经验”到如今的“阻抗比量化模型”，这不仅是知识的更新，更是从“低频电路”思维向“微波场”思维的跨越。

ESP32的天线Layout并非天堑。只要抓住 “阻抗比（k）” 和 “电长度（θ）” 这对核心矛盾，哪怕只是一段1.8mm的走线，也能设计得明明白白。

但更深层的体悟是：工程设计的本质，就是在理论严谨性（道）与工程可实现性（术）之间持续博弈。 真正的工程师，既不能因理论的严苛而退却，也不能因现实的困难而放弃原则——他要做的，是理解每一毫米走线背后的场分布，理解每一个匹配元件背后的反射机理，然后在“理论最优”和“工程可行”之间，找到那个最适合当前产品定位的平衡点。

掌握了这道、这术、这场博弈，MCU工程师又何须畏惧射频模块？走线，一样可以玩转射频。
