上下层高速线共用参考地平面，串扰究竟多大？完整平面与过孔打断的仿真验证

在PCB设计实践中，有一个问题被反复提及：当上下两层高速走线共用同一个参考地平面时，层间串扰究竟有多大？提出这个问题的，有初入行的硬件工程师，也有从业十余年的资深layout工程师。直觉上，两层信号线紧贴着同一GND平面，一层走TX（发送）、一层走RX（接收），且投影方向完全重叠——这似乎是串扰最严重的场景。

但直觉与物理真相之间，往往隔着一道“完整地平面”的屏障。SI（信号完整性）理论告诉我们，串扰的本质是相邻传输线之间的电磁场耦合。然而，当两条传输线之间插入一个完整的参考平面时，事情就变得不那么“直觉”了。

完整地平面：串扰的“绝对防火墙”

为了验证这一问题，我们建立了一个3D电磁场仿真模型。模型采用双带状线结构，包含上下两层相邻的高速走线层（L10和L12），共用中间的L11层作为完整参考地平面。两层走线的投影方向完全重叠，上层为一对TX差分信号，下层为一对RX差分信号——这是理论上串扰最严重的场景配置。介质材料采用FR-4标准参数（介电常数4.3±0.05@1GHz，损耗因子0.02），走线特征阻抗控制为100Ω差分。

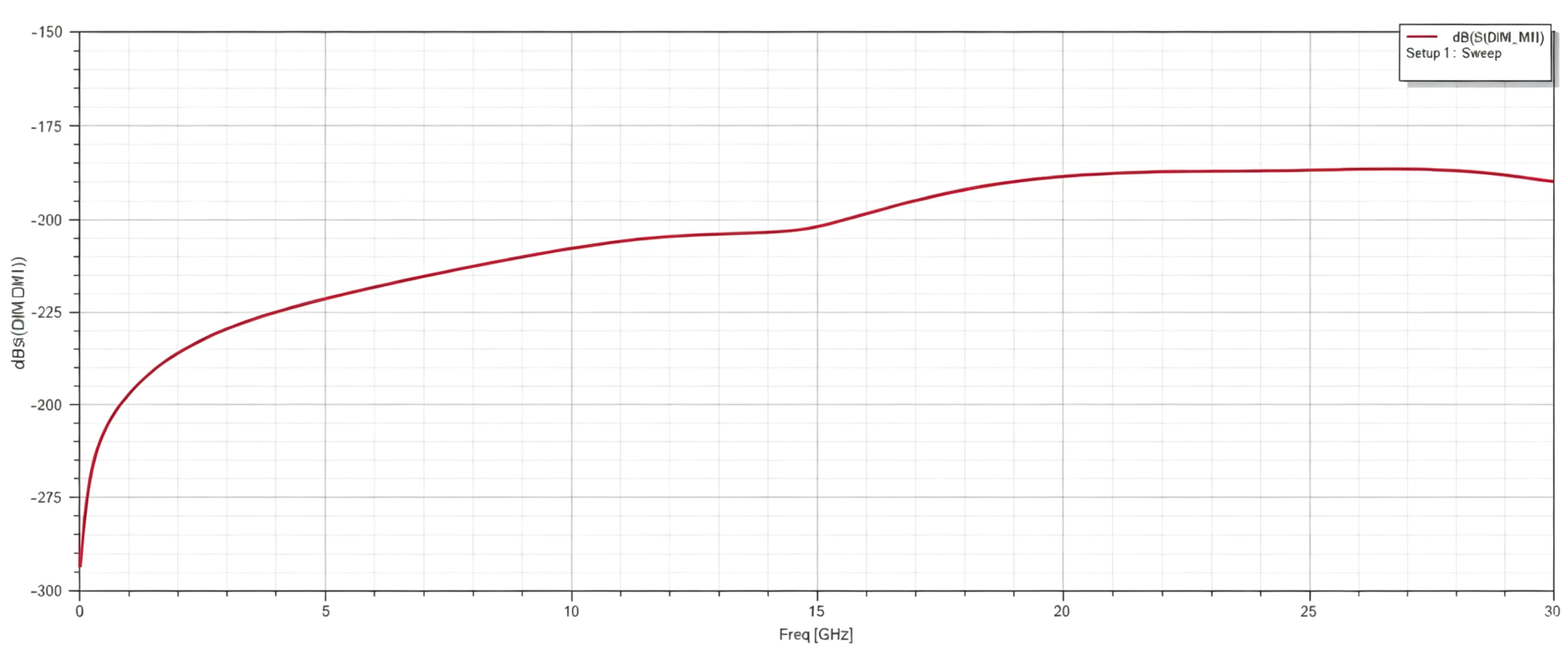

仿真完成后，打开串扰结果曲线——纵坐标从0到100dB的范围内几乎看不到任何曲线。将纵坐标量级放大至300dB后，串扰曲线方才勉强显现。量级小到何种程度？近端串扰（NEXT）和远端串扰（FEXT）均在-120dB以下，本质上与没有串扰毫无区别。

为什么会出现这个结果？很多人看到这里会产生疑问：两对走线同时工作时，各自都会产生较强的磁场，磁场幅度肉眼可见，怎么会没有串扰？

这里需要纠正一个认知误区：判断两条信号线之间是否存在串扰，看的不是磁场强度大小，而是磁场是否有交集。 如果磁场没有交集，即便磁场强度再大，也不会在相邻线上感应出串扰噪声。

为了验证这一论断，我们只让上方的TX信号工作，下方的RX信号保持静态，观察上方信号产生的磁场能否穿透中间的地平面耦合到下方走线。

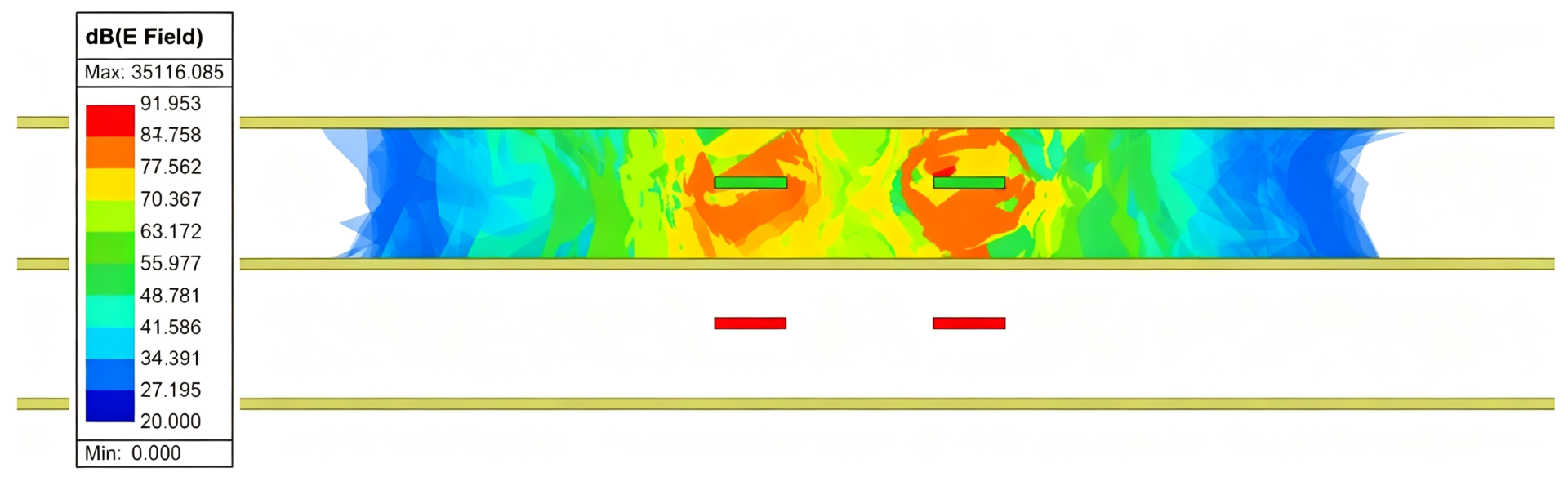

仿真结果清晰地显示：上方信号线产生的磁场被中间的地平面完完全全地屏蔽在上方区域，磁场能量在穿过地平面时趋近于零。 上下两层信号的磁场分布没有交集，串扰耦合电压自然为零。

地平面被过孔打断之后：串扰的“破窗效应”

在实际PCB设计中，地平面被过孔打断是再常见不过的场景——电源过孔、信号换层过孔、散热过孔密集分布在板面上，没有哪块高速PCB能做到地平面百分之百完整。

为了验证“不完整”条件下的串扰表现，我们建立了另一个模型。模型中，一个非地属性的过孔贯穿并打断了参考地平面，过孔打断位置距离高速走线分别设置为30mil、25mil、20mil、15mil、10mil五种间距，逐一扫描仿真。

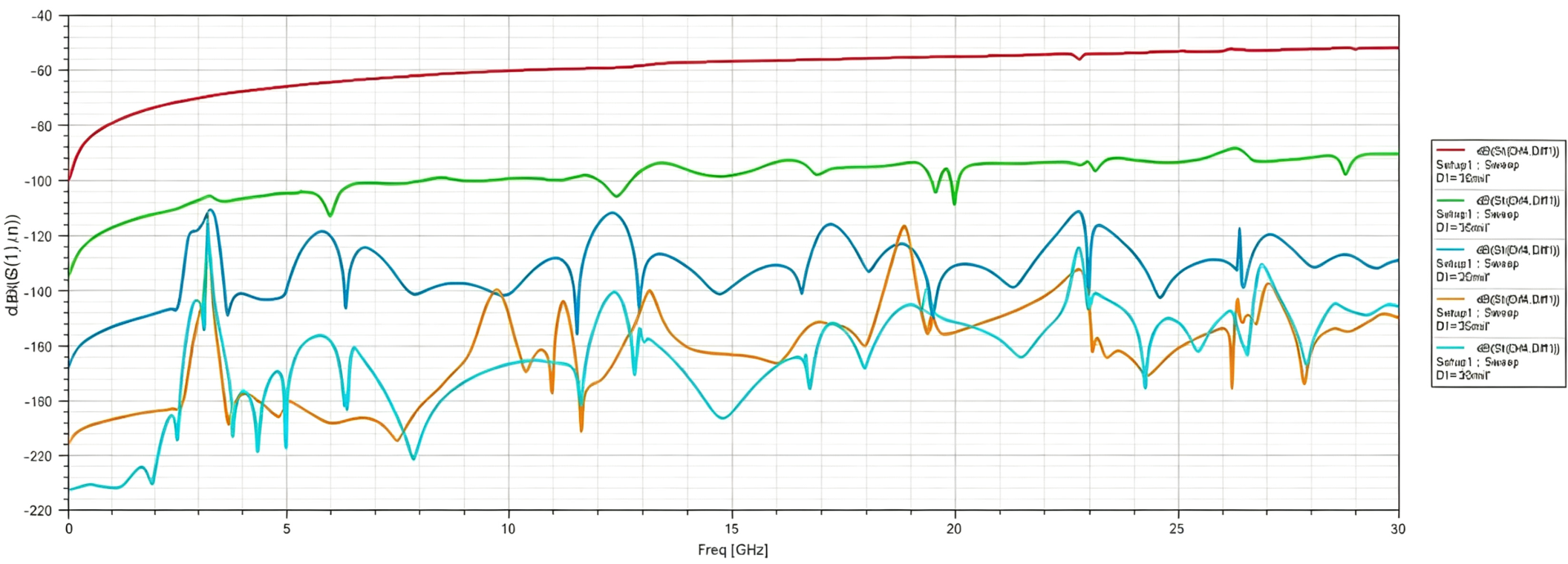

仿真扫描结果如下：

可以看到，地平面被过孔打断后，串扰实实在在地出现了，而且打断位置越靠近高速走线，串扰越严重。 当打断距离为10mil时，远端串扰达到约-21dB，已不可忽视。

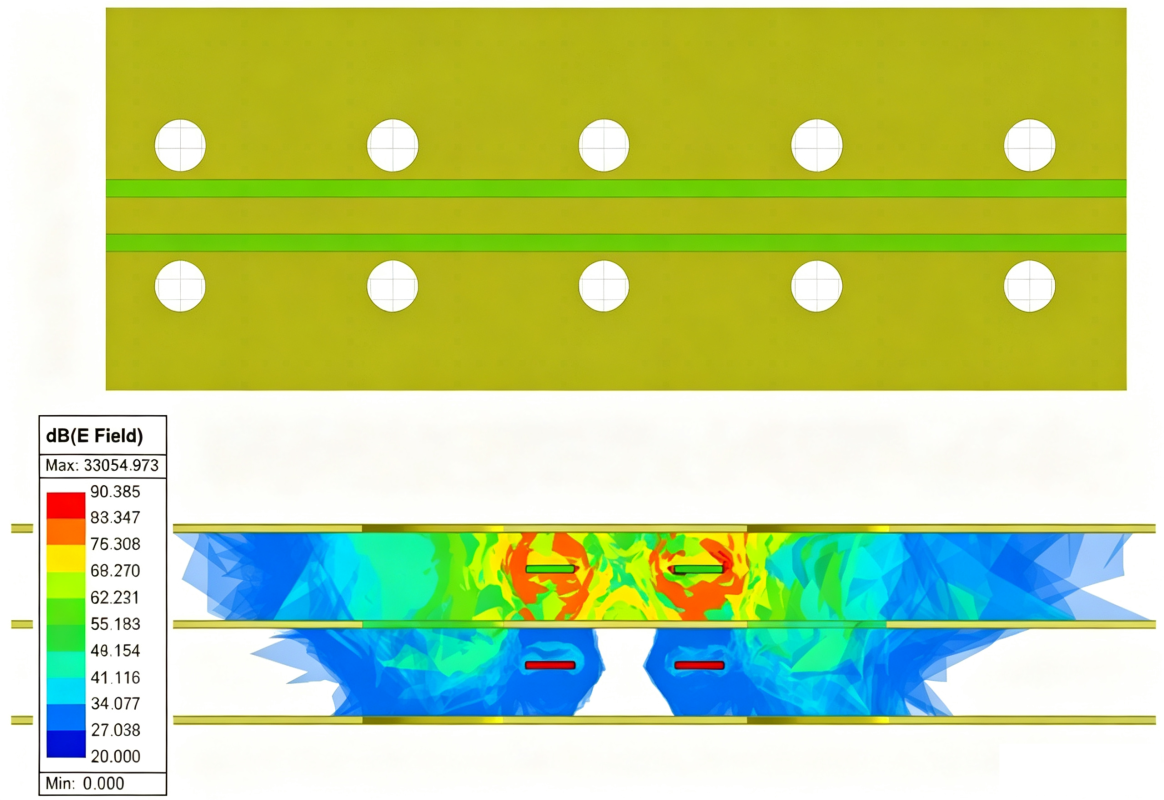

再来看磁场分布：当平面不再完整后，上方TX信号产生的磁场能够通过过孔穿透形成的“缝隙”泄漏到下方，直接耦合到静止的RX走线上。磁场有了交集，串扰耦合随即产生。

理论支撑与定量分析

上述仿真结果与IPC标准的设计要求完全吻合。

IPC-2221《印制板设计通用标准》 Clause 6.4明确规定，高频电路中保持参考平面的完整性是控制串扰的核心要求之一，标准建议串扰衰减需满足≥40dB；对于工业及通讯类设备，串扰衰减需≥30dB。本文仿真中，完整平面条件下的串扰衰减大于120dB，远超IPC-2221的建议值；而过孔打断距离为10mil时串扰衰减仅约21dB，已低于标准要求。

IPC-2251《高速电子电路封装设计指南》 也特别指出，高速电路设计须重点考虑电噪声、电磁干扰（EMI）、信号传播时延与阻抗控制，其中保持连续参考平面被列为首要的信号完整性设计准则。

串扰的总耦合电压可表达为：

V_NEXT = K × (V_d × C_d + I_d × L_d)

其中：

• V_NEXT为近端串扰耦合电压

• K为耦合系数（与走线间距、介质厚度、回流路径连续性相关）

• V_d为干扰源信号电压

• I_d为干扰源信号电流

• C_d为互容（分布电容）

• L_d为互感（分布电感）

当参考地平面完整时，上下层信号之间的耦合系数K被地平面的屏蔽效应降至极低（趋近于0），串扰电压V_NEXT≈0。当地平面被过孔打断后，耦合系数K显著上升，串扰随之产生。

进一步参照IPC-6012《刚性印制板的鉴定与性能规范》 中关于高频PCB特性阻抗公差与串扰衰减的测试要求，以及IPC-TM-650《测试方法手册》 中串扰耦合电压的测试方法标准，本文仿真模型均符合上述标准的测试条件设定。

设计启示

基于以上仿真验证，可以得出明确的设计结论：

第一，在完整地平面的条件下，上下两层高速走线共用同一个参考层是安全的，串扰可忽略不计。 地平面在此处不仅是参考电位面，更是一道电磁屏蔽的“实体墙”。只要这堵墙完整连续，上下层信号就是“井水不犯河水”的关系。

第二，地平面的完整性是串扰控制的生命线。 一旦地平面被过孔、分割槽、裂缝等打断，串扰就从“无”到“有”，且打断位置越靠近高速走线，串扰越严重。当打断距离小于15mil时，串扰已逼近或超过IPC-2221的建议限值。

因此，在实际PCB layout中，与其过度担心上下层共用参考层会产生串扰，不如将设计精力聚焦于：确保高速信号下方的回流路径不被过孔阵列割裂；坚决避免跨分割走线；过孔的放置尽量远离高速信号线，建议至少保持20mil以上的安全间距；若受限于布线密度无法满足，则需在相邻层采取正交走线策略，进一步降低耦合。

结语

回到本文开篇的问题：上下层高速线参考同一个地平面，串扰大吗？

答案是：地平面完整时，串扰≈0。地平面被过孔打断时，串扰确实会产生，且打断距离越近越严重。

高速PCB设计中，理论学得越多，有时反而越容易畏首畏尾。理论是用来指导实践的，而非制造焦虑的。与其凭直觉“觉得有问题”，不如用仿真去验证、用数据去说话。在高速信号完整性这件事上，感觉常常靠不住，电磁场才是最终的裁判。

若您在实际设计中遇到类似的高速PCB串扰问题需要专业评估，欢迎联系我们的SI仿真团队获取定制化设计方案或免费咨询报价。

数据来源声明：

本文引用的IPC标准数据来源于以下公开标准文档：

1. IPC-2221《印制板设计通用标准》——关于线间距与串扰衰减的设计要求（Clause 6.4）

2. IPC-2251《高速电子电路封装设计指南》——关于高速电路电噪声与EMI的设计指导（Section 4.2）

3. IPC-6012《刚性印制板的鉴定与性能规范》——关于高频PCB特性阻抗与串扰衰减的技术要求

4. IPC-TM-650《测试方法手册》（Test Methods 2.5.5.7）——关于串扰耦合电压的测试方法

本文仿真数据基于3D电磁场全波仿真工具（ANSYS HFSS 2024 R1）建立的双带状线模型，介质材料参数参照FR-4标准（介电常数4.3±0.05@1GHz，损耗因子0.02），差分阻抗控制为100Ω±10%。
