PCB走线载流能力深度解析：别再盲目相信10mil走1A的经验法则

写在前面

作为一名PCB设计工程师，你是否曾在深夜被一阵焦糊味惊醒？电源上电的瞬间，一声轻微的“啪”，某条你随手拉出的铜皮应声烧断，而示波器上跳动的波形远没有你剧烈的心跳来得猛烈。这不是危言耸听，而是在无数硬件工程师的职业生涯中真实上演的“名场面”。

今天，我们将以IPC-2221为核心标准，彻底聊透PCB走线的载流能力，让你从“凭感觉画线”进阶为“凭公式算线”的专业玩家。

一、经验主义的陷阱：为什么“10mil走1A”不靠谱？

“1oz铜厚，10mil走1A电流”，这条在业内流传多年的“金科玉律”，其实是简化到极致的一种方便说法，更确切地说，是一个充满风险的妥协。将一块PCB板置于电子显微镜下，你会发现走线并非平坦无瑕。由于PCB制造中的蚀刻工艺，走线横截面往往呈现梯形而非完美的矩形，且实际铜厚存在公差。按照IPC-6012标准，1oz内层铜箔实际厚度可能低至30.9微米（1.217密耳），而非理论值35微米（1.38密耳），厚度缩水近12%。

更关键的是，这根线是在“风吹日晒”的外层，还是在“闷罐子”内层，散热条件天差地别。你的“鼻子闻到的烧焦味”，背后原因正是电流过载导致铜皮熔断（fusing）。专业术语称之为“熔断效应”：当电流超过走线承载极限时，铜导体会因焦耳热而瞬间达到铜的熔点（1083°C），铜皮汽化崩断的同时伴随剧烈的燃烧现象，那股刺鼻的焦味便是基板材料高温分解的标志。

因此，我们必须求助于IPC（国际电子工业联接协会）制定的行业圣经——IPC-2221标准。

二、IPC-2221标准公式剖析：精确计算背后的热力学逻辑

要精确计算走线载流能力，IPC-2221标准附录中给出的公式是目前应用最广的科学依据。

根据IPC-2221标准，走线所能承受的最大电流I可表示为：

I = k × ΔT^0.44 × A^0.725

其中：

• I：最大允许电流（安培，A）

• ΔT：允许的温升（摄氏度，℃），通常取10℃～20℃

• A：走线的截面积（平方密耳，mil²）= 线宽W × 铜厚T

• k：经验修正系数，外层走线 k=0.048，内层走线 k=0.024，二者相差整整一倍。

在实际工程应用中，更为常用的变形公式是直接求解所需的走线宽度W：

W = { I / [ k × (ΔT)^0.44 ] }^(1/0.725) / T

其中T为铜层厚度，1oz铜≈1.37 mil（即约34.8微米）。

代入1oz铜厚场景进行计算：当设计需要承载2A电流，允许温升ΔT=10℃（典型值）时，外层层所需截面积A≈(2 / (0.048 × 10^0.44))^(1/0.725) ≈ 46平方密耳，W_min = 46 / 1.37 ≈ 33.6密耳。这意味着你至少需要34mil的线宽——这与所谓的“10mil走1A”（即2A只需20mil）相差近一倍。

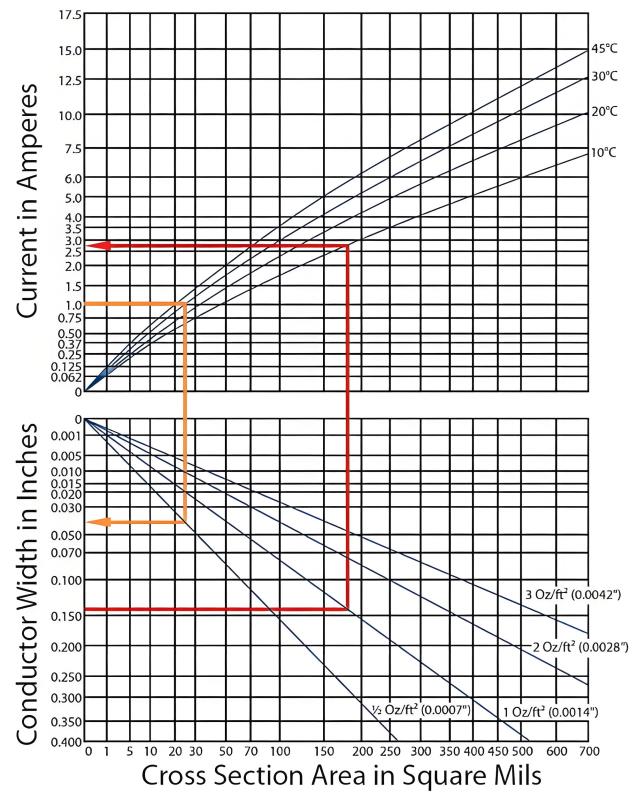

根据IPC-2221标准计算表，1oz铜厚、外层、ΔT=10℃条件下：1A → 10mil（匹配），2A → 30mil（非20mil），3A → 50mil，4A → 80mil。由此可见，“2A=20mil”的经验法则严重低估了实际需求。

三、内外层之分：一倍差距背后的热传导物理

为什么仅仅是一层铜皮，k值就差了整整一倍？答案隐藏在热传导路径中。

外层走线直接接触空气，空气对流带走大量热量；内层走线则被FR-4环氧玻璃布基材紧紧包裹，而FR-4的导热系数仅约0.3 W/m·K，不足铜（约400 W/m·K）的千分之一，热量被牢牢“锁死”在层压结构中，无法高效传递出去。简单总结：内层走线的载流能力仅有外层的一半，且温升更快、散热更差。此外，FR-4基材的玻璃态转变温度Tg通常在130°C至170°C之间，一旦温升逼近该阈值，基板将软化变形，造成不可逆损伤。

四、超越IPC-2221：IPC-2152标准更精细的热建模

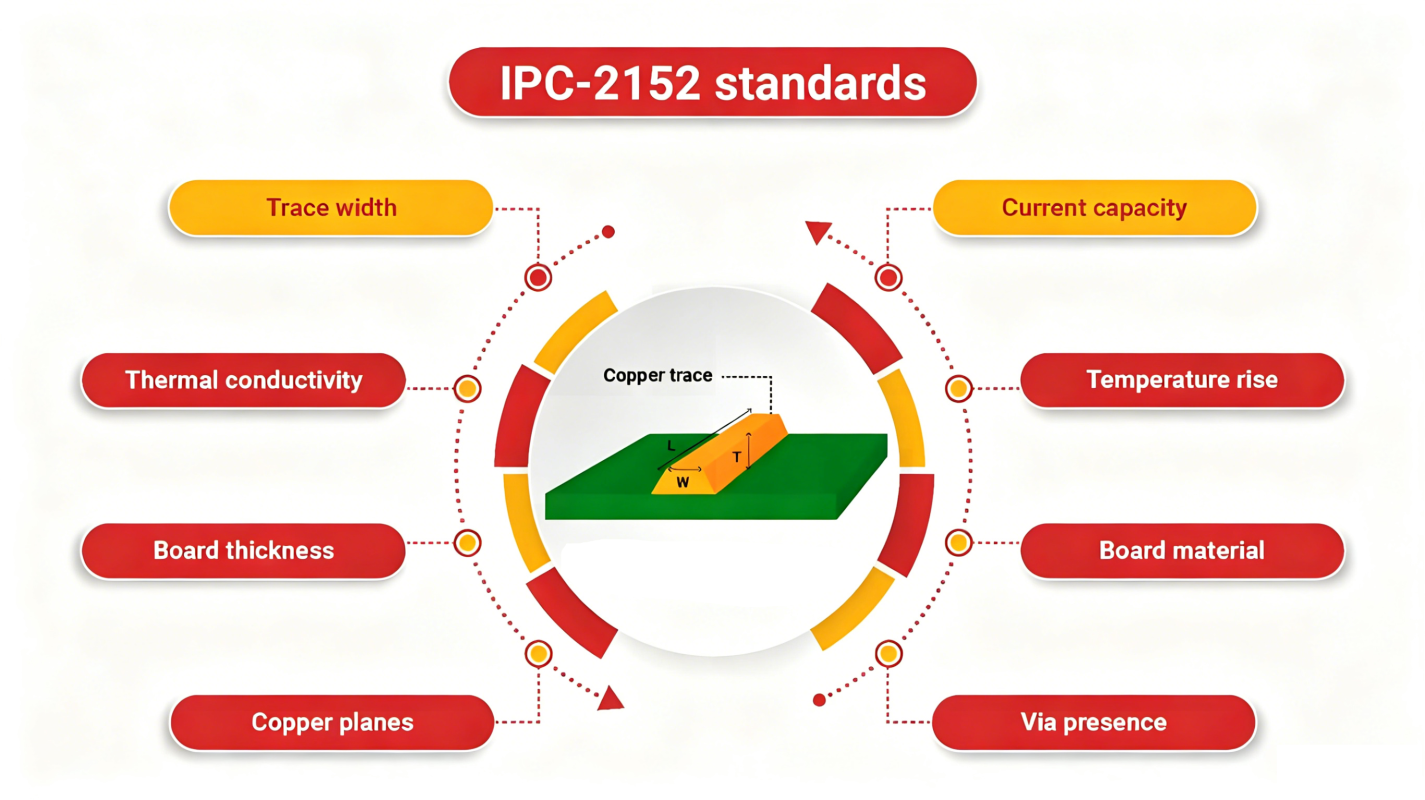

IPC-2221虽然应用广泛，但其基础数据来源于上世纪60年代的单层测试板，未考虑现代多层板中的铜平面辅助散热效应。IPC于2009年发布了更先进的IPC-2152标准，以近百张曲线图呈现了导体温度与电流、铜厚、基材导热系数、相邻走线间距、环境条件等多变量之间的复杂关系。据Mike Jouppi（IPC-2152标准制定者）在Altium OnTrack播客中的披露，IPC-2221中的内层载流数据从未基于实际内层板测试得出，因而其估算结果过度保守。IPC-2152被认为比IPC-2221更贴近真实应用场景，但IPC-2221因其公式简洁仍是最普及的工程参考。无论如何，所有设计最终仍需通过实际热仿真验证，这一点没有捷径

五、工程师实战五步法：从计算走向量产

1. 永远加余量：计算值34mil → 实际取值45mil以上（约30%余量）。原因是PCB工厂的蚀刻精度（走线宽度公差±20%）、铜厚公差（±10%）等因素会显著降低实际载流能力。

2. 优选外层走线：电源等重点走线优先分配至外层。若必须走内层，需将线宽加倍并在叠层中预留临近铜平面辅助导热。

3. 开窗加锡增强载流：若布线空间受限无法增宽走线，可在阻焊层开窗并喷涂锡膏。锡的导电率约仅为铜的11%，但由于锡层厚度可达0.5mm以上，其等效截面积远超铜箔，载流能力提升幅度可达40%~100%。

4. 优化拐角形态：走线拐弯处务必使用45°角或圆弧过渡，避免直角形成“电流拥挤效应”，导致拐角处电流密度翻倍，成为最脆弱的烧毁点。

5. 大电流采用多层并行走线：当单根走线宽度超过100mil仍不满足散热需求时，可将电源网络在多个层上并联布设，利用过孔阵列分流电流、均衡热量。

六、结语：让每一个设计都有据可依

PCB设计从不是一门仅凭感觉的“玄学”，而是建立在IPC-2221、IPC-2152、IPC-6012等权威标准之上的严谨工程。下次画板时，不妨再次审视你的电源走线：计算宽度是否足够？走线层选择是否合理？余量是否留有空间？如需PCB打样或批量生产报价，请点击PCB在线下单页面，进行在线下单快速获取系统报价。 ，让专业PCB制造商为你的设计保驾护航。
