MIPI接口PCB设计规范：从100Ω阻抗到6英寸走线的信号完整性实战指南

一、MIPI：从手机到万物的高速串行接口

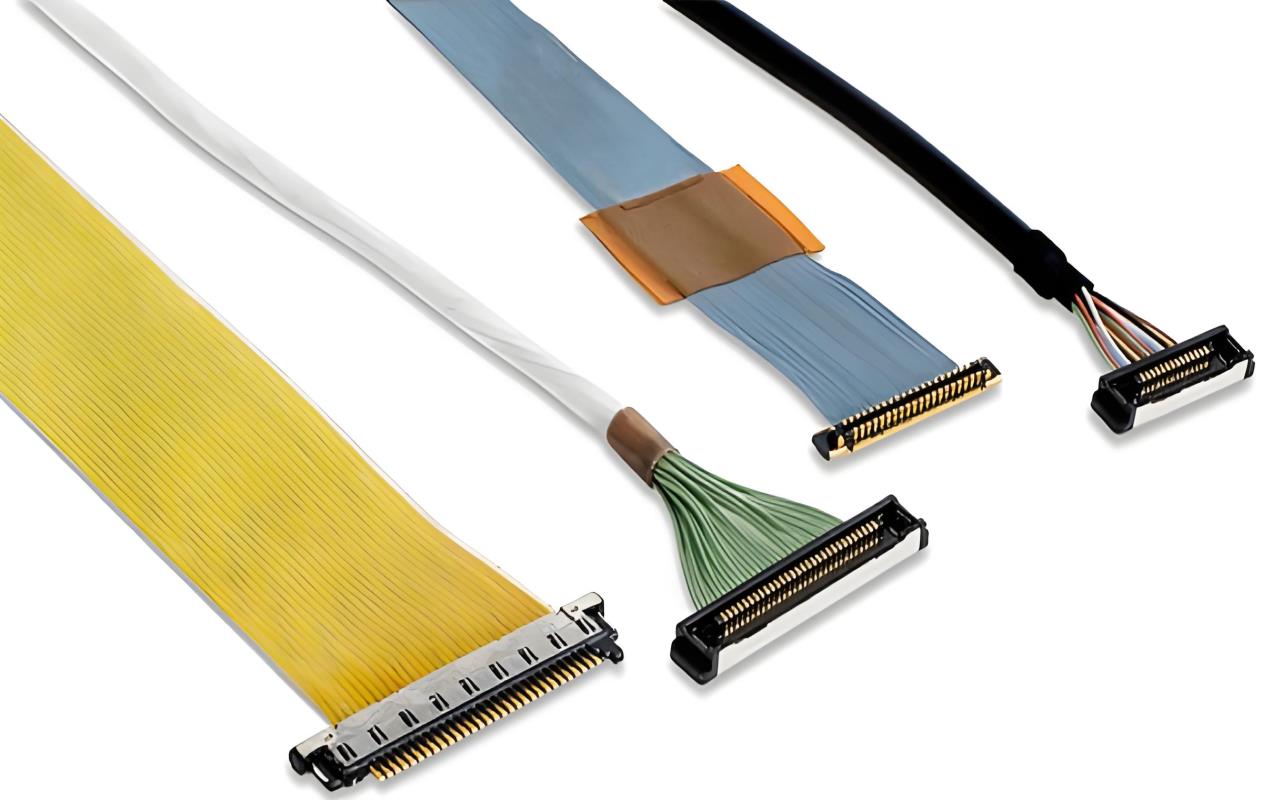

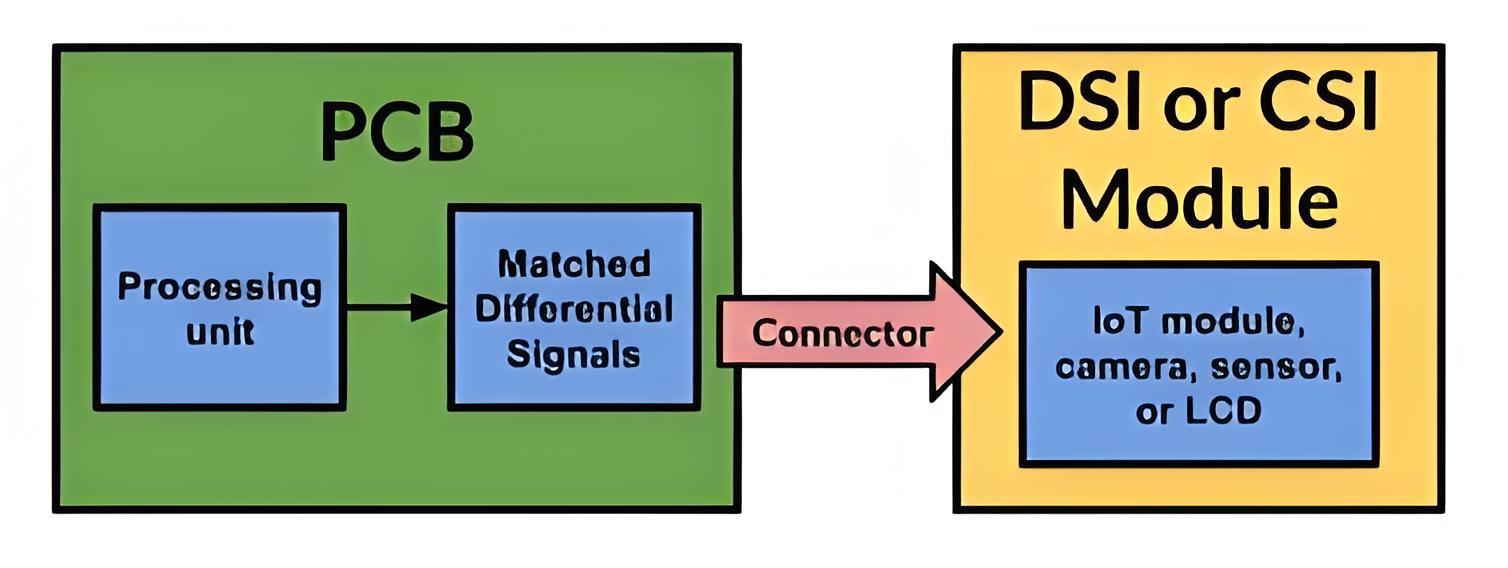

MIPI（Mobile Industry Processor Interface）最初由MIPI联盟为统一手机内部高速串行通信标准而创立，如今其应用版图早已超越智能手机，广泛覆盖无人机、车载ADAS、智能眼镜、工业相机等几乎所有需要图像传输的场景。MIPI接口的两大主流类型——DSI（显示串行接口）和CSI（摄像头串行接口）——分别负责“显示输出”和“图像输入”，物理层应用最广的是D-PHY协议。

D-PHY采用差分信号架构，包含1对时钟线和1至4对数据线。其核心特征之一是DDR双沿采样——时钟的上升沿和下降沿都在传输数据，这意味着数据速率是时钟频率的两倍。例如，D-PHY时钟跑250MHz时，每条数据线的数据速率即为500Mbps，4条数据线合计可提供2Gbps的总带宽。这一特性决定了MIPI走线对阻抗连续性和长度匹配有着极为苛刻的要求。

二、100Ω差分阻抗：±10%是底线，不是目标

MIPI D-PHY的差分特性阻抗标准为100Ω，公差±10%。这一要求由MIPI联盟规范明确定义——参考特性阻抗水平为100Ω差分、50Ω单端（每条线）、25Ω共模（两条线一起）。

阻抗控制之所以如此严格，根源在于MIPI信号接收端对眼图张开程度的高要求。阻抗不连续会引发信号反射，反射波叠加到原始信号上会“吃掉”眼图的margin（裕量）。单次反射或许不足以引发问题，但若在连接器、过孔、走线拐角等多个位置均存在阻抗不连续，累积反射将直接导致眼图闭合。

实际工程测试表明，当阻抗偏差超过15%时，高速模式下的误码率会急剧上升。更值得警惕的是，这种上升并非线性——越过某个临界点后性能呈断崖式下跌。不少工程师用万用表量阻抗“看着还行”，上了示波器才发现眼图早已不成形。原因在于万用表测量的是低频直流阻抗，而反射问题只在高频段才暴露无遗。

根据IPC-2221标准，常规PCB阻抗偏差允许±10%，高频信号场景则要求控制在±5%甚至±3%以内。IPC-2141A则提供了微带线和带状线阻抗计算的理论模型与公式。对于MIPI这类高速接口，设计阶段就应与PCB制造商充分沟通叠层结构、板材参数（介电常数εr、介质厚度H、铜厚T），通过精确计算线宽W和线距S来实现目标阻抗。生产后必须进行TDR（时域反射计）阻抗测试验证。

三、等长匹配：12mil与36mil两道红线

差分信号的本质是两根线上传输幅度相等、相位相反的信号，接收端通过比较两线电压差来识别逻辑状态。若P线与N线长度不一致，信号到达接收端的时间产生偏差（skew），共模噪声抑制能力下降，眼图质量随之恶化。

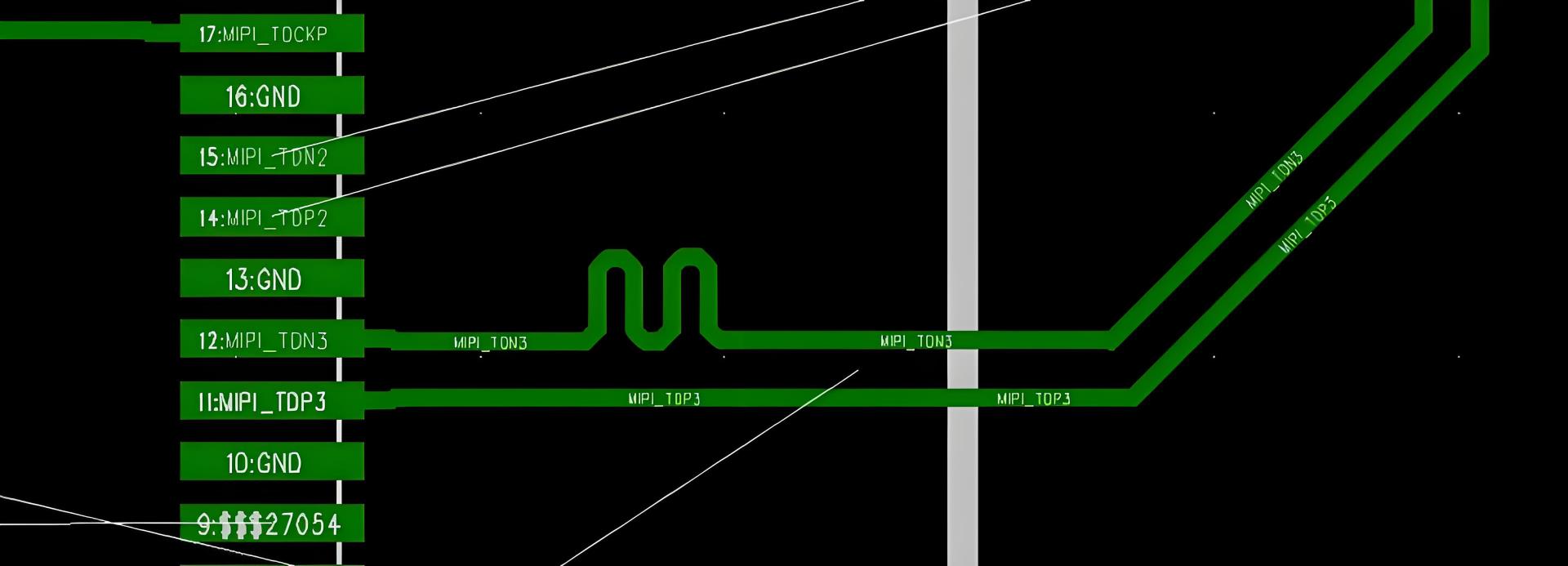

MIPI差分对内等长（同一差分对中P线与N线的长度差），业界推荐的硬上限为12mil（约0.3mm） 。部分设计要求甚至收紧至5mil（0.127mm）。差分对间等长（不同差分对之间的长度匹配）则可放宽至36mil（约0.9mm） 。

等长设计的核心原则是“先对内等长，再组间等长”——优先保证同一差分对的两根线严格等长，再考虑不同差分对之间的时序匹配。绕等长时应避免蛇形线间距过小，否则会增大差分对的耦合电容，导致阻抗偏离100Ω目标。建议在设计阶段就借助SI/PI仿真工具（如HyperLynx、ADS）对等长策略进行验证。

四、走线长度：6英寸的物理极限

MIPI差分对走线总长必须小于6英寸（约152mm）。这一限值根植于D-PHY的电气规范以及PCB材料的物理特性。

信号在PCB上传输距离越远，高频分量的衰减越显著。普通FR4板材在2GHz以上的损耗角正切（Df，即tanδ）会急剧增加——常规FR4的Df值约为0.02，而MIPI信号的频率分量完全可能达到GHz量级。超过6英寸后，信号上升沿明显变缓，眼图的高度和宽度同步收缩，接收端判别0和1的逻辑容限不断降低。

若结构设计确实无法将走线控制在6英寸以内，通常有两种应对方案：一是换用低损耗高频板材（如Rogers 4000系列、Panasonic Megtron 6等，Df可低至0.001-0.005），但BOM成本将成倍上升；二是降低分辨率和帧率以减小数据速率。多数产品经理会选择后者——懂的都懂。

五、参考平面、包地与去耦：细节决定成败

参考平面：MIPI信号线下方必须有完整、连续的地平面作为参考面。所谓“完整”，意味着这块铜皮不能被其他走线切断、不能有大的开槽、过孔不能形成裂缝式排列堵塞回流路径。若差分线需要换层，应在换层过孔附近成对放置回流地过孔。

间距与包地：差分对之间的间距建议≥3W（W为线宽），与其它信号的间距同样≥3W。表层走线建议包地处理，包地过孔间距控制在200mil以内，时钟线不超过300mil。

去耦电容：MIPI PHY的AVDD、DOVDD、DVDD电源管脚的去耦电容必须紧靠连接器或芯片对应管脚放置。电容与管脚间的走线越短越好——走线长了寄生电感上升，高频去耦效果急剧劣化。推荐100nF MLCC做高频去耦，配合10μF体电容处理低频纹波。若芯片为独立供电域，可加LDO做电源隔离。

六、核心参数速查表

七、结语

MIPI接口的PCB设计看似规则繁多，实质上记住几个关键数字就能驾驭：100Ω的阻抗、12mil与36mil的等长约束、6英寸的长度上限、3W的间距准则、换层必加地孔。剩下的便是细心与严谨——不偷懒、不侥幸。
