导读： 硬件工程师都有过被DC-DC纹波折磨的经历。一位工程师在设计STM32H7核心板时，仅因输入电容离芯片VIN脚远了1.2cm，MPQ8633A输出的3.3V电源纹波峰峰值就从手册标称的40mV飙到了120mV——三倍之差。改版将电容贴近IC脚边后，纹波直接回落到35mV。这1.2cm走线背后，藏着DC-DC布局的核心密码。

一个让人失眠的纹波问题

一位客户最近在做一块STM32H7核心板，电源方案选用的是MPS的MPQ8633A——这是一款全集成高频同步降压变换器，宽输入电压范围2.7V至16V，可提供高达12A的输出电流。板上设计输出3.3V/10A，按理说MPQ8633A的参考电压精度在0°C至70°C结温范围内可达0.5%，性能相当不错。

第一版PCB打样回来，上电一测，傻眼了——3.3V输出的纹波峰峰值120mV，而手册典型值才40mV。排查了半天，问题出在布局上：输入电容离芯片VIN脚大概1.5cm。

改版时把电容直接贴到IC脚边，距离压到不足3mm，纹波瞬间降到35mV。就差了1.2cm走线长度，纹波翻了三倍。

这不是玄学，是物理。

寄生电感：看不见的纹波放大器

Buck电路开关管导通的瞬间，输入电流是脉冲状的，上升沿可能只有几个纳秒，di/dt轻松突破1A/ns。而PCB走线不是理想导线——1cm的走线大约有5到8nH的寄生电感。

根据电感的伏秒特性：

V = L × di/dt

1A/ns的di/dt在5nH寄生电感上就能产生5mV的尖峰。看起来不大？问题在于这个尖峰的高频谐波分量极其丰富，经过开关管的非线性效应叠加到输出端，示波器上看到的纹波远不止5mV。

更麻烦的是，寄生电感与开关管输出电容会形成谐振回路。寄生参数越大，振荡幅度越大，轻则纹波超标，重则直接损坏开关管。

所以DC-DC布局的第一条铁律：输入电容到VIN和PGND的环路面积，往死里缩小。

六条实操经验，照着改纹波必降

1. 输入电容贴脸放

输入电容必须紧靠芯片的VIN和PGND引脚。标准要求电容离VIN和PGND管脚不超过40mil（约1mm）。电容和IC放同一层，别走背面——多一个过孔就多1到2nH寄生电感。

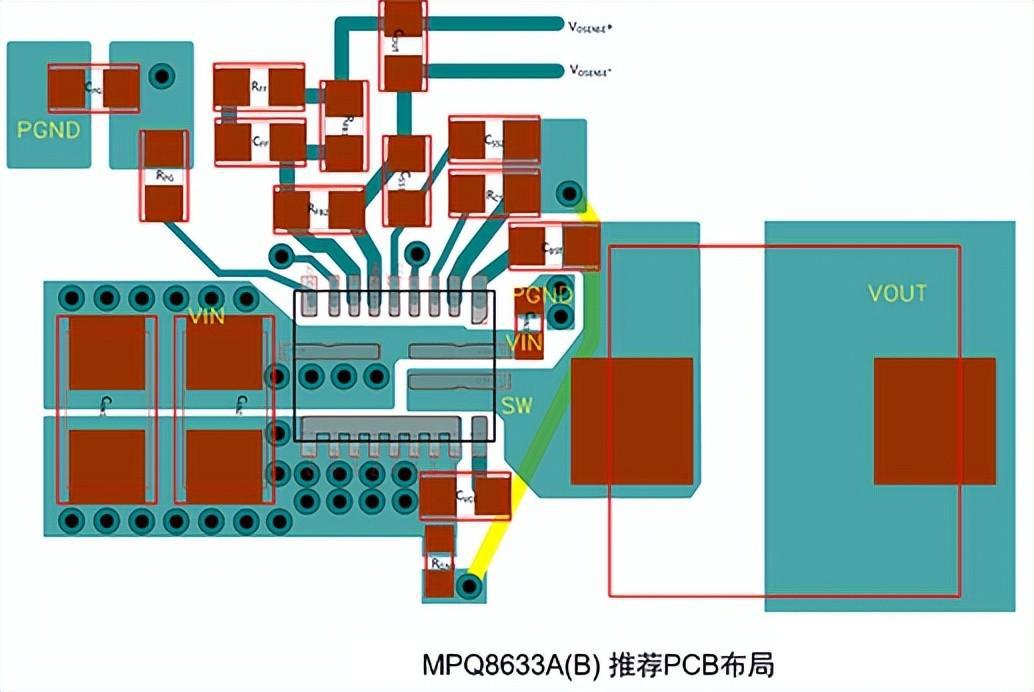

MPQ8633A采用QFN 3mm×4mm封装，引脚间距小，输入电容的placement更要精打细算。记住：输入电容是Buck电路最重要的单个元件，排列顺序应仅次于芯片。

2. SW节点面积最小化

SW是板上最大的噪声源，开关波形摆幅几十V，边沿就几个纳秒。SW铜皮够载流就行，别铺大了。SW铜皮上不打过孔，可以在周围用地过孔包一圈做屏蔽。

3. 反馈线远离电感和SW

FB是芯片最敏感的脚，决定了输出电压精度。FB电阻网络紧贴IC放，走线尽量短。千万注意：别让FB从电感下方穿过——电感的漏磁耦合到FB上，轻则纹波变大，重则环路直接震荡。

转换器的小信号部分应当与大功率开关部分分开，地线位于干净无噪声的地方。

4. AGND和PGND在IC下单点汇合

功率地PGND走大电流脉冲，信号地AGND是控制回路参考。两块地混在一起，功率回路100mV级别的地弹直接注入控制回路，环路稳定性就别想了。单点汇合的位置一般在芯片的GND焊盘。

5. 过孔数量要打够——基于IPC标准精确计算

很多工程师凭感觉打过孔——“大概够了吧？”这种做法在10A级别的设计中极其危险。

根据IPC-2152标准（印制板通流能力设计指南），过孔载流能力计算公式为：

I = K × ΔT^0.44 × (A_孔)^0.725

其中：

• I：最大电流（A）

• K：材料系数，FR4板材取0.048

• ΔT：允许温升（°C）

• A_孔：孔壁横截面积（mil²），A_孔 = π × 孔径 × 镀铜厚度

以孔径0.3mm（12mil）、镀铜厚度25μm（约1mil）、温升20°C为例：

A_孔 = π × 12 × 1 ≈ 37.7 mil²

I = 0.048 × 20^0.44 × 37.7^0.725 ≈ 3.2A

一个12mil孔径、1oz铜厚的标准过孔，在10°C温升条件下大约能承载1A电流。在20°C温升条件下，同样孔径的过孔载流可达约3.2A。

10A输出的设计，即便按20°C温升的较宽松条件计算，VIN也至少需要4个过孔，PGND至少4个。 如果按保守的10°C温升设计，则至少需要10个过孔。考虑到密集过孔之间的热耦合效应（IPC-2152标准特别指出的问题），以及实际生产中孔壁铜厚的制造公差，建议预留30%-50%的裕量。

过孔不够，载流不足，铜皮发热——严重的会烧板。

建议： 10A设计，VIN和PGND各打10个以上过孔，孔径≥0.3mm，孔壁镀铜厚度要求板厂做到≥25μm。

6. 输出电容也别放太远

电感出来的电流已经是平滑直流了，但如果输出电容到负载间走线太长，MCU突然全速跑起来，电流从几十mA跳到几百mA，电压掉个几百mV不稀奇。这个瞬态响应问题的根子就在走线寄生电感上。

DC-DC布局的本质

DC-DC布局没有高深理论，说白了就两件事：高频环路死命缩小，噪声源和敏感信号彻底隔开。

记住这两点，纹波自然下来了。如果你的PCB或PCBA上也有DC-DC纹波超标的问题，不妨先从输入电容的placement查起——很多时候，问题就出在那1cm走线上。
