PCBA工厂，电子制造的心脏引擎与创新高地

在智能手机的精密主板里，在新能源汽车的智能控制单元中，在高速通信设备的核心模块内，印刷电路板组装（PCBA） 如同精密的神经网络，承载着电子产品的生命与智慧。而赋予这些“神经”活力的核心场所，正是PCBA工厂——现代电子制造业无可争议的心脏引擎。这里不仅是元器件与电路板的物理结合点，更是技术创新、质量保障与成本效益激烈碰撞的竞技场，驱动着全球电子产品的迭代与创新浪潮。

一、 全方位服务矩阵：从蓝图到成品的电子制造交响曲

优秀的PCBA工厂(如UG)绝非简单的代工车间，它提供的是覆盖电子产品诞生全生命周期的一站式电子制造解决方案，如同一位经验丰富的指挥家，协调着从设计雏形到市场成品的复杂乐章。

1. 设计支持（Design Support）：可制造性的基石

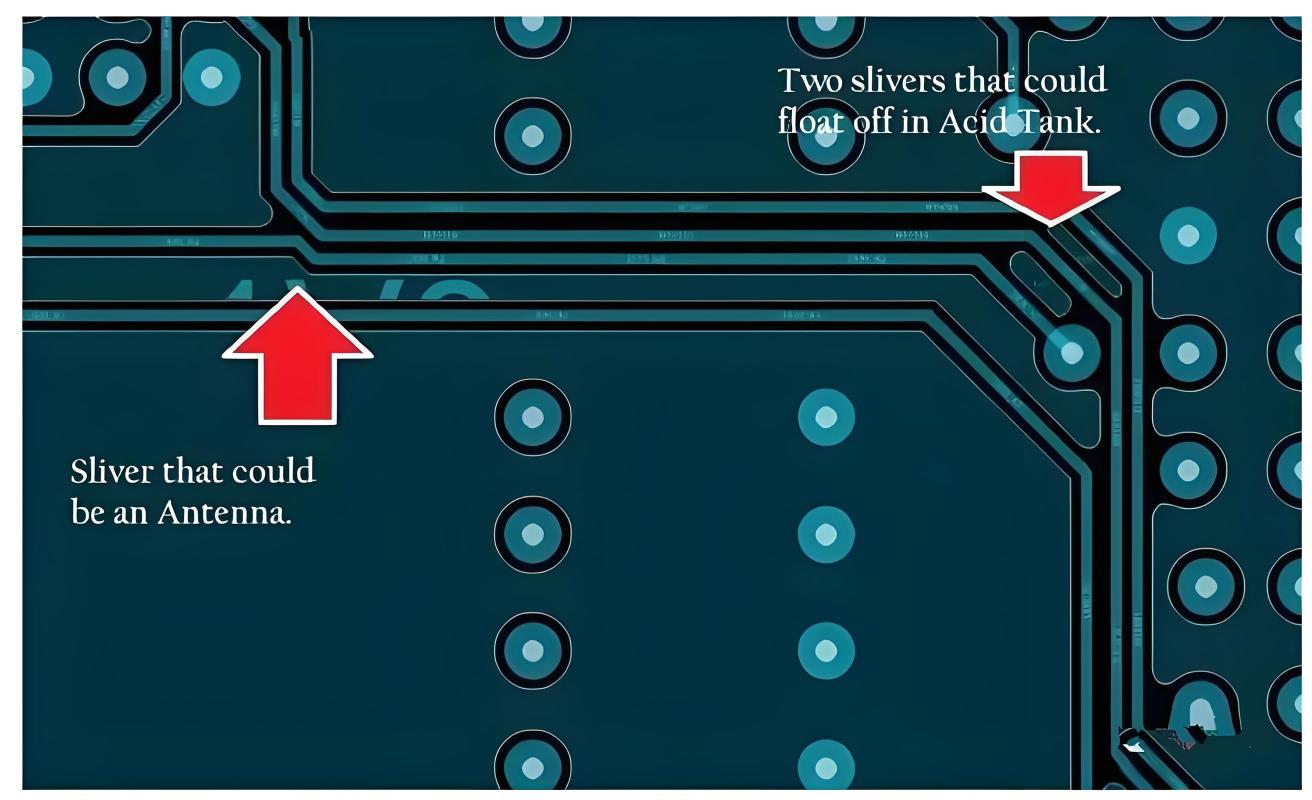

DFM（Design for Manufacturability）：成本与良率的隐形守护者

PCBA工厂的工程团队深谙DFM可制造性设计的精髓。他们能在设计阶段介入，优化PCB布局、元器件选型与封装、焊盘设计、散热路径。一个经典的DFM优化案例：通过调整元件间距（≥0.2mm）和焊盘尺寸（符合IPC-7351标准），可将SMT贴片不良率降低高达15-30%，显著提升PCB制造的一次通过率。公式虽简，但意义非凡：良率提升率 (Y) ≈ K * DFM优化指数 (O) (其中K为工艺常数)。其价值在于将潜在的生产陷阱扼杀在摇篮之中。

2. 材料采购（Component Sourcing）：供应链的稳定核心

凭借规模化优势和全球供应商网络，PCBA工厂能实现电子元器件的高效、合规采购。严格的供应商管理（AVL， Approved Vendor List）和进料检验（IQC, Incoming Quality Control）是关键环节。例如，对MLCC电容进行参数抽检（容值、ESR）和可焊性测试，可避免因“锡须”或“墓碑效应”导致的批量失效，确保PCB组装的源头可靠。

3. 生产组装（Production & Assembly）：自动化与精度的共舞

SMT（表面贴装技术）：微米级精度的艺术

现代PCBA工厂的核心是高速、高精度的SMT贴片线。高速贴片机（Chip Shooters）处理阻容感等小元件，速度可达> 85,000 CPH (Components Per Hour)；多功能贴片机处理QFP、BGA等IC，精度达±25μm (微米) 甚至更高。锡膏印刷是SMT成败的第一步，其厚度均匀性（通常目标 100-150μm）直接影响焊接良率。公式体现控制核心：Cpk = min[(USL - μ) / 3σ, (μ - LSL) / 3σ]，用于衡量锡膏厚度的过程能力。

THT/DIP（通孔插件技术）：传统与可靠的担当

对于大功率器件、连接器等，波峰焊或选择性焊接仍是PCBA工厂不可或缺的工艺。精确控制焊料温度（典型锡银铜合金 ~250°C）和波峰高度、传送速度，是确保通孔焊点饱满、无桥连的关键。

4. 测试验收（Testing & Validation）：质量的终极防线

PCBA工厂部署多层次测试策略：

o    AOI (自动光学检测)：高速扫描焊点外观缺陷（少锡、多锡、偏移、立碑等），检出率>95%。

o    AXI (自动X光检测)：透视检查BGA、QFN等隐藏焊点（空洞、桥连、球缺失），是高密度互连板 (HDI) 质量的守护神。

o    ICT (在线测试)：验证电路连通性、元件值。

o    FCT (功能测试)：模拟整机工作环境，全功能验证。

o    环境应力筛选 (ESS)：通过温循（如 -40°C 到 +85°C）、振动等加速潜在缺陷暴露，提升产品可靠性（遵循 MIL-STD-883 或客户标准）。

5. 一站式服务（One-Stop Service）：效率与协同的巅峰

UGPCBA工厂整合PCB制造（包括刚性板、柔性电路板 FPC、HDI板）、元器件采购、SMT/DIP、组装测试、甚至外壳装配。这种模式将传统串行流程变为并行协同，新产品导入 (NPI) 周期可缩短30-50%，客户管理成本大幅降低，尤其适合消费电子、IoT设备等快速迭代领域。

二、 核心技术竞争力：驱动制造升级的引擎

PCBA工厂的硬实力，体现在其对先进工艺的掌控和对前沿技术的拥抱。

1. 自动化与智能化生产：效率革命

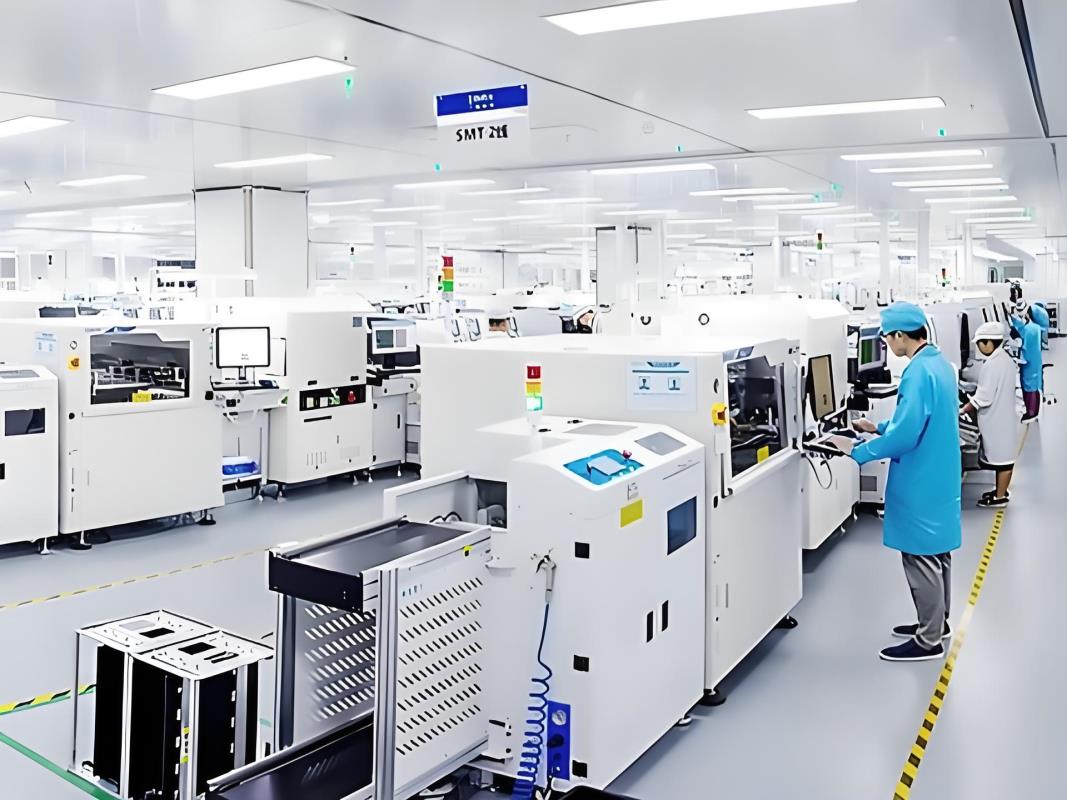

从自动上板机、锡膏印刷机、SPI（锡膏检测仪）、高速/多功能贴片机、回流焊炉到AOI/AXI，构成高度自动化的SMT生产线。工业4.0理念引入，通过MES（制造执行系统）实现设备互联、数据采集（如实时监控炉温曲线 T(t)）、过程追溯、智能排产，将OEE (整体设备效率) 推向新高。

2. 严苛质量控制体系：零缺陷的追求

质量绝非仅靠检测，而是融入PCBA工厂血脉的体系（如 ISO 9001, IATF 16949）。SPC (统计过程控制) 实时监控关键参数（如贴片精度Cp/Cpk、锡膏厚度σ值）。IPC标准 (如IPC-A-610, IPC-J-STD-001) 是判定焊点质量的黄金准则。六西格玛 (6σ) 方法论被广泛用于缺陷分析和持续改进，目标逼近 3.4 DPMO (百万机会缺陷数)。

3. 持续技术创新：面向未来的布局

先进PCB技术应用：

o    HDI (高密度互连)：微孔（<150μm）、盲埋孔、任意层互连，满足手机、可穿戴设备极致小型化需求，线宽/线距向 30/30μm 迈进。

o    FPC/刚挠结合板：适应可折叠设备、精密摄像模组对灵活布线的要求。

o    高频高速材料 (如Rogers, Taconic)：应用于5G基站、毫米波雷达（>24GHz），确保信号完整性（S参数如 S11, S21 是关键指标）。

精密组装工艺突破：

o    01005、008004等超微型元件贴装。

o    细间距BGA（<0.4mm pitch）、PoP (Package on Package) 堆叠封装的高精度对位与回流控制。

o    选择性焊接、激光焊接在复杂混合组装中的应用。

智能测试演进：

结合AI的AOI/AXI减少误判；更强大的边界扫描（JTAG）测试；系统级测试（SLT）模拟真实场景复杂度。

三、 选择PCBA工厂的战略价值：专业、成本、速度与全球化的胜利方程式

与顶尖PCBA工厂合作，是企业赢得电子市场竞争的关键战略。

1. 深厚的专业能力（Expertise）

积累于海量项目（涵盖消费电子、通信设备、工业控制、医疗电子、汽车电子）的经验库，使其能快速应对设计挑战（如高速信号EMI/EMC对策）和工艺难题（如无铅焊接对高温敏感元件的保护）。其工艺研发团队是解决可制造性设计和制程瓶颈的智库。

2. 显著的成本效益（Cost-Effectiveness）

·         规模化采购带来元器件成本优势。

·         高度自动化降低单位人工成本，提升效率。

·         制程优化（如减少换线时间 SMED、精益生产 Lean）和高良率直接削减浪费。

·         一站式服务省去中间环节和物流成本。综合测算，专业PCBA工厂能为客户带来 15%-40% 的总体制造成本优化空间。

3. 敏捷的响应速度（Responsiveness）

·         强大的快速打样能力（可 24-72小时 交付复杂样板）加速产品研发（NPI）。

·         柔性生产管理系统支持小批量多品种和紧急订单插入，订单交付周期 (OTD) 更具竞争力，助力客户抢占市场窗口。

4. 全球化服务网络（Global Reach）

大型PCBA工厂在亚洲（中国、东南亚）、美洲、欧洲布局制造和服务中心，提供本地化支持、规避贸易风险、优化物流成本（如遵循 INCOTERMS 2020），满足跨国企业的 JIT (准时制) 生产和全球市场供应需求。

结语：PCBA工厂——塑造电子未来的隐形冠军

在万物互联（IoT）、人工智能（AI）、新能源汽车（EV）和下一代通信（5G/6G）的宏大叙事中，PCBA工厂绝非沉默的背景板。它们是技术落地的熔炉，是创新从图纸走向现实的桥梁，是电子产业价值链上不可或缺的战略支点。其对自动化产线的极致追求、对质量管控的严苛标准、对可制造性设计的深刻理解、以及对成本效率的持续优化，共同构筑了现代电子制造业的核心竞争力。

选择一家技术领先、管理卓越、服务可靠的PCBA工厂，就是为产品赋予了可靠的身体和敏捷的神经，是在瞬息万变的市场中赢得先机的关键一步。它们虽处幕后，却实实在在地塑造着我们触手可及的智能未来。未来已来，而PCBA工厂，正是铸造这未来的核心引擎与创新高地。
