在光纤通信网络中,光模块如同翻译官般将电信号与光信号无缝转换,支撑着从家庭宽带、企业机房到超大规模数据中心的全球数据传输。随着AI算力爆发和5G网络普及,光模块速率已从1G跃升至800G,而其核心载体——光模块PCB(印刷电路板)的设计与工艺,更是成为技术突破的关键。本文将从光模块分类、PCB设计挑战、核心技术解析及未来趋势四大维度,深度剖析这一领域的创新密码。
光模块封装技术直接影响设备兼容性与传输效率:

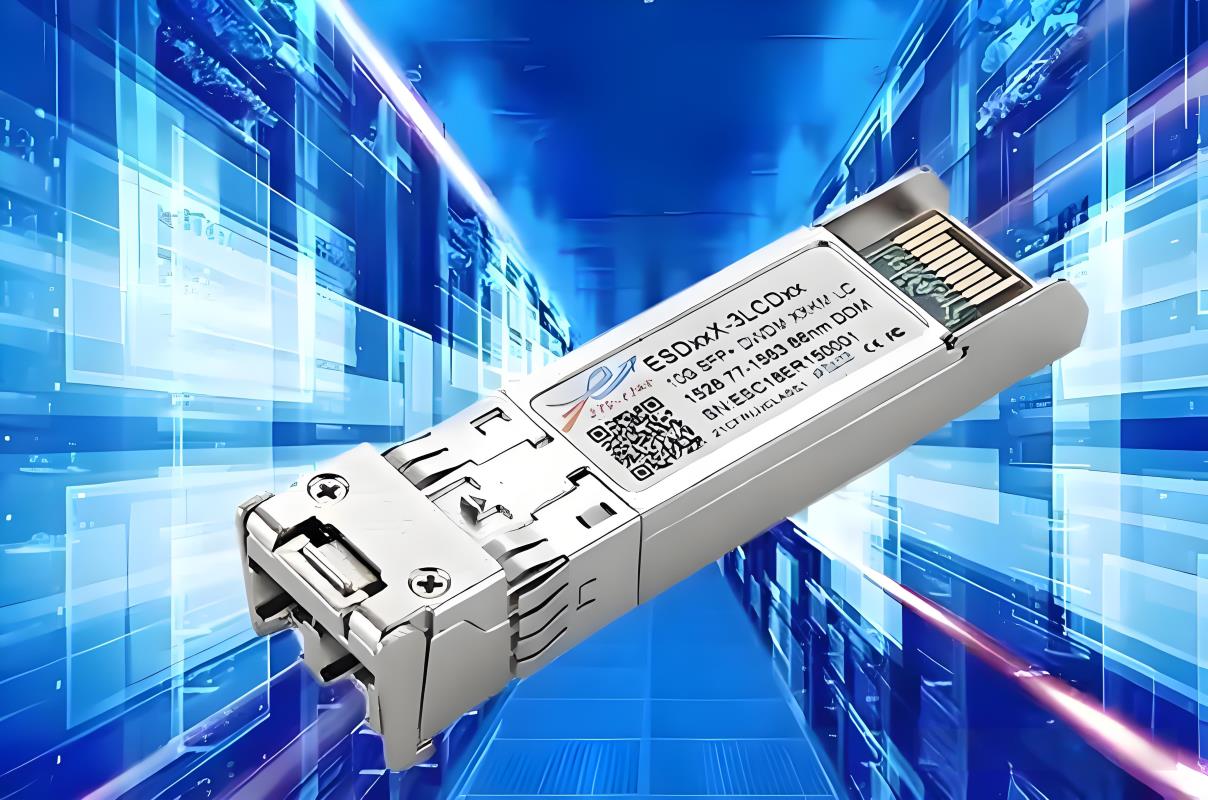

SFP/SFP+:支持1G-10G速率,凭借小型化设计(尺寸20×10 mm)和低功耗(<1W),成为企业交换机标配。
QSFP28/QSFP-DD:四通道设计支持40G-800G速率,通过双密度接口实现高密度布线,满足数据中心核心层需求。QSFP-DD因兼容QSFP28模块,成为下一代主流封装,单端口密度提升4倍。
CFP2:专为长距离电信传输设计,尺寸45×107 mm,支持400G超长距(120 km)传输,但功耗高达15W,需特殊散热设计。
速率升级与网络需求紧密耦合:
1G-10G:满足企业局域网与家庭宽带接入,PCB设计以4-6层板为主,阻抗控制±10%即可。
100G-400G:数据中心骨干网标配,需12层以上高多层PCB,差分阻抗公差需严格控制在±8%以内,以减少信号反射。
800G-1.6T:AI算力驱动下的新需求,PCB需采用Megtron 6等低损耗材料,搭配盲埋孔工艺(孔径≤0.2mm),实现信号路径优化
短距多模(SR4):采用850nm波长与OM4多模光纤,传输距离≤550米,适用于机房内机柜互联,PCB需强化散热设计(散热孔密度≥5个/cm²)。
长距单模(LR4):1310/1550nm波长搭配单模光纤,传输距离达120公里,要求PCB金手指镀金厚度≥0.8μm,确保插拔寿命超1000次。
高速信号传输对PCB阻抗一致性要求极高:
差分阻抗控制:100G以上光模块需将差分阻抗公差压缩至±8%,通过精密叠层设计(介电常数误差<3%)和铜厚控制(±5μm)实现。

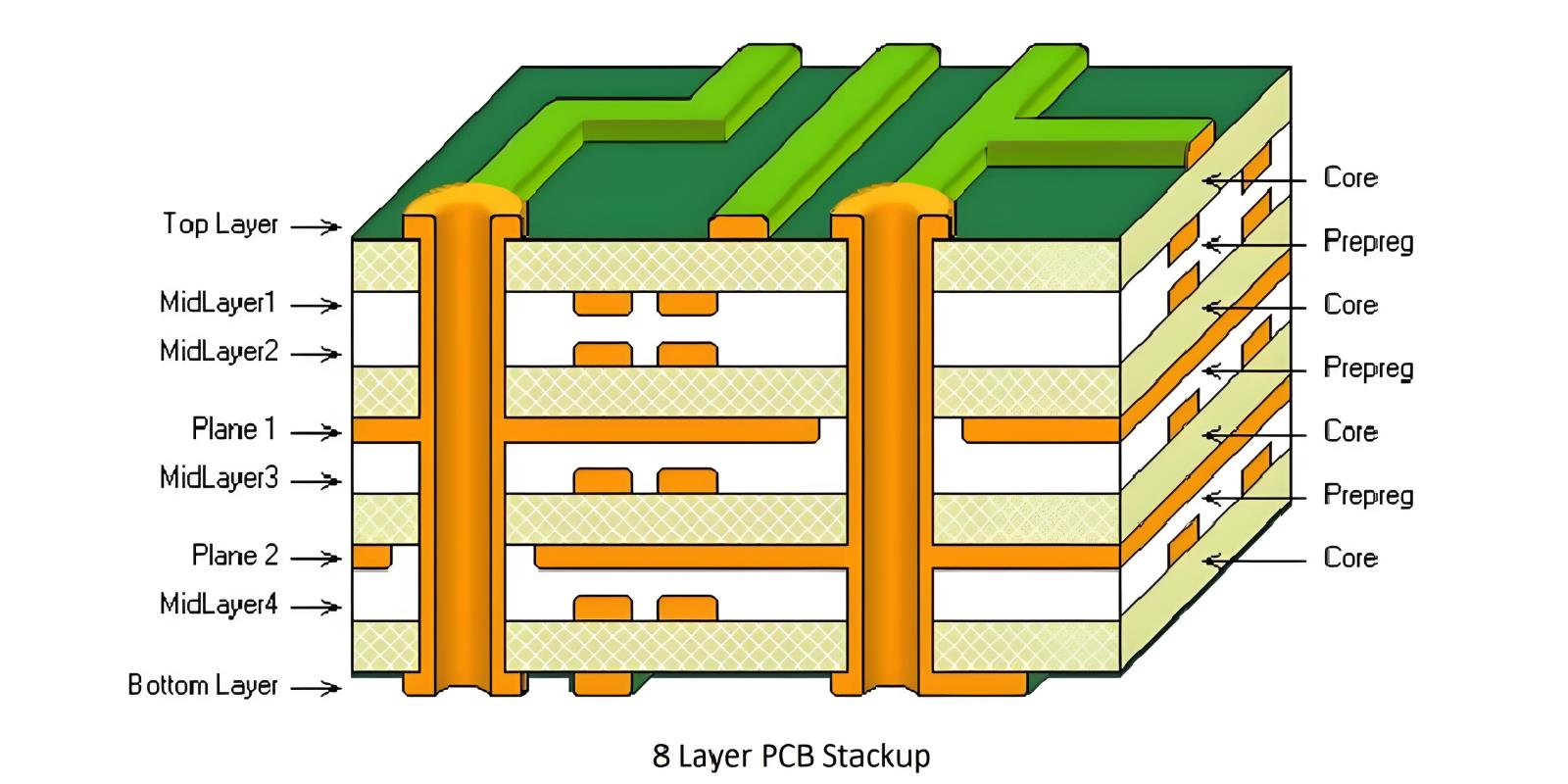

叠层优化:以12层板为例,采用“信号-地-信号”交替结构,减少串扰。核心信号层优先布置在中间层(如L4/L7),避免边缘效应。
公式示例:特性阻抗计算公式
其中,Z0为特性阻抗,εr为介质常数,H为介质厚度,W为线宽,T为铜厚。
光模块功耗随速率提升呈指数增长,散热设计成关键:

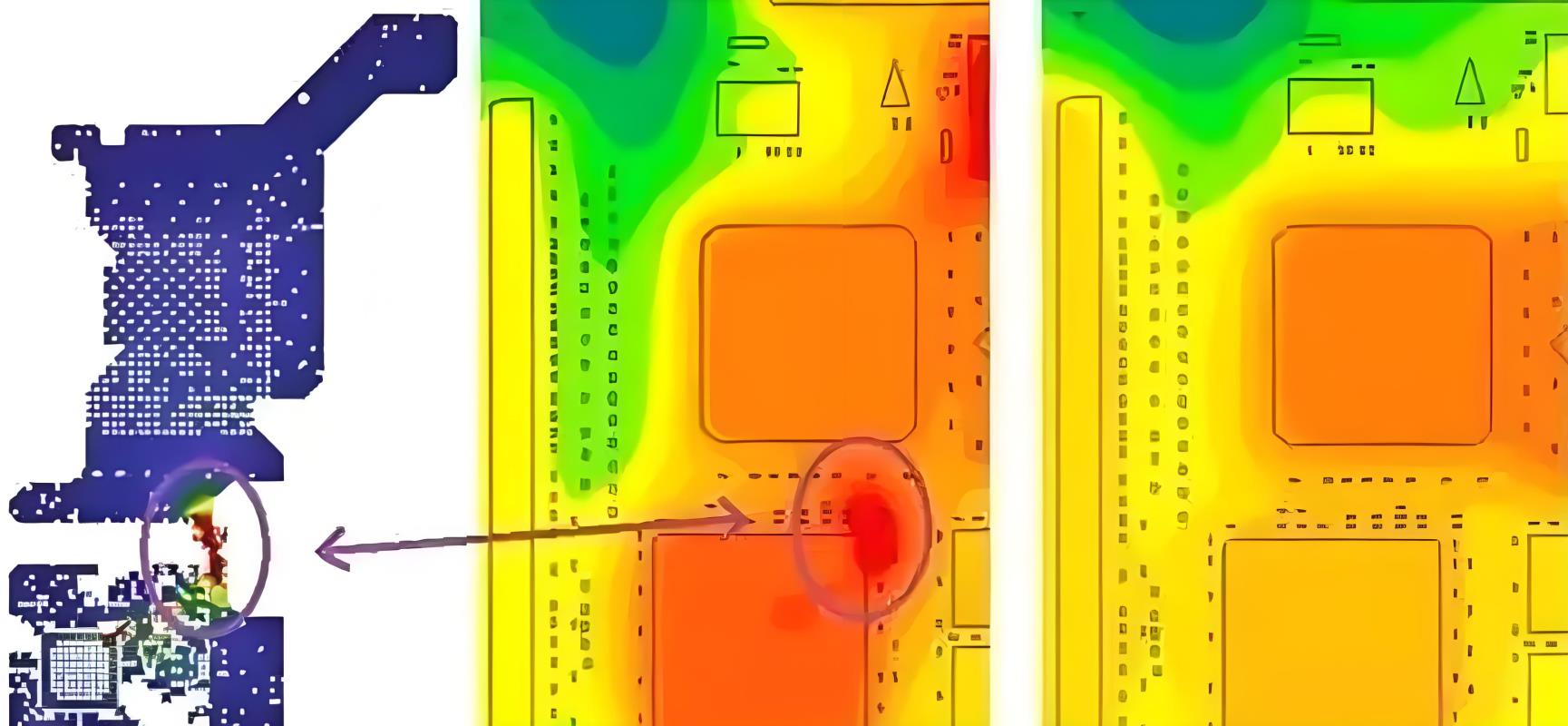

散热孔阵列:在光电器件下方布置0.3mm直径散热孔,孔间距≤1mm,通过热对流降低器件温度。
高导热基材:采用导热系数≥2.0 W/m·K的覆铜板(如Rogers 4350B),搭配2oz厚铜(70μm),提升热扩散效率。
为适应小型化趋势,PCB需实现高密度布线:
盲埋孔工艺:8层以上板采用激光钻孔(孔径≤0.15mm),减少通孔对布线空间的占用。
微线宽设计:800G光模块PCB线宽/线距达3/3 mil(0.076mm),需采用半加成法(mSAP)工艺,确保蚀刻精度。
表面处理:优选ENIG(化学镍金),厚度要求镍层3-5μm、金层0.05-0.1μm,避免Hotbar焊接时出现“黑焊盘”。
检测标准:通过AOI(自动光学检测)与飞针测试,确保阻抗偏差<5%;X射线检测盲孔填充率>95%。
PTFE基材:介电常数(Dk)≤3.0,损耗因子(Df)≤0.002,支撑112Gbps PAM4信号传输。
陶瓷填充材料:提升玻璃化转变温度(Tg≥180℃),适应车载光模块的耐高温需求。
AI质检:利用深度学习识别PCB微裂纹与孔壁缺陷,检测效率提升50%。
绿色工艺:无铅喷锡与废水循环技术,降低碳排放30%。
以UG为代表的一众PCB厂商可将1.6T光模块样品阻抗一致性达控制±5%,超越国际大厂±8%标准。并实现了实现24小时打样交付,高多层板良率突破90%,绑定华为、英伟达等头部客户。
从1G到800G,光模块的速率跃迁背后,是PCB设计从“粗放布线”到“纳米级精度”的颠覆性变革。未来,随着硅光技术与CPO(共封装光学)的普及,光模块PCB将进一步向光子集成方向演进,成为打通算力与网络瓶颈的核心载体。而对于中国企业而言,唯有在材料、工艺与智能化领域持续突破,方能在全球高端PCB市场中占据一席之地。
