PCB安全间距设计的艺术性与科学性

在电子制造业的浩瀚星空中，PCB（印刷电路板）设计无疑是一颗璀璨的明星。然而，这颗明星的璀璨并非轻易而来，它背后蕴藏着无数的细节考量。其中，安全间距的设计便是PCB设计中的一项重要艺术和科学。

安全间距，作为PCB设计中的一个核心概念，它确保了电路板的稳定性、可靠性和安全性。它不仅仅关乎一块PCB线路板的电气性能，还涉及到板子的机械结构、生产工艺等多个方面。本文将带您走进PCB设计的世界，一同探索安全间距的设计艺术与科学。

一、与电气相关的PCB安全间距设计

在电气领域，安全间距的重要性不言而喻。它关乎着电路板的绝缘性能、信号传输质量以及整体稳定性。以下是几个关键的电气相关安全间距：

1. 导线间间距

导线间的间距是PCB设计中最为基础的安全间距之一。主流PCB厂家的工艺制程加工能力决定了导线间间距的最小值。一般来说，导线与导线之间的间距不得低于4mil（0.1016mm）。但在实际设计中，为了提高生产效率和电路板的稳定性，导线间间距通常应设置得更大一些，如10mil。

2. 焊盘孔径与焊盘宽度

焊盘孔径和焊盘宽度是PCB设计中与电气相关的两个重要的安全间距。机械钻孔方式下，焊盘孔径最小不得低于0.2mm；而镭射钻孔方式下，最小孔径可低至4mil。焊盘宽度同样不得低于0.2mm。这些尺寸的限制确保了焊接的可靠性和电路板的稳定性。

3. 焊盘与焊盘的间距

焊盘与焊盘之间的间距同样需要严格控制。主流PCB生产厂家的加工能力要求焊盘间距不得低于0.2mm。这一间距的设定避免了焊接过程中可能发生的短路和漏电现象。

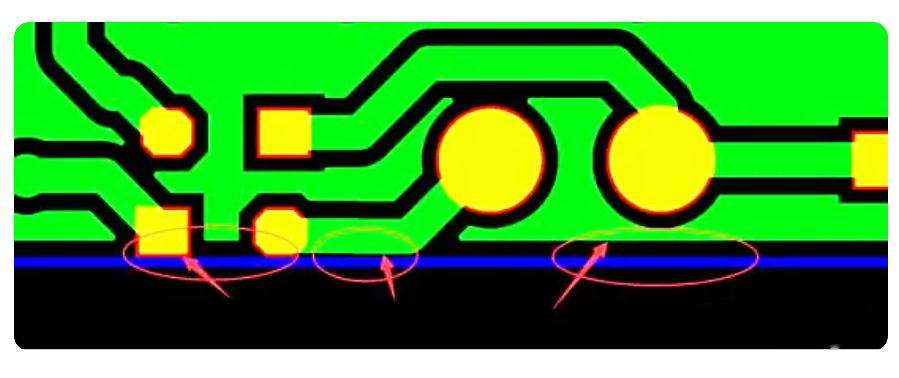

4. 铜皮与板边的间距

带电铜皮与PCB板边的间距是另一个需要特别关注的电气相关安全间距。带电铜皮与板边的间距最好不小于0.3mm。在PCB设计中，为了避免由于铜皮裸露在板边可能引起的卷边或电气短路等问题，工程师通常会将大面积铺铜块相对于板边内缩一定距离。

二、与非电气相关的PCB安全间距设计

除了电气相关安全间距外，PCB设计中还存在一些与非电气安全间距相关的设计。这些间距的设定同样对电路板的稳定性和可靠性产生重要影响。

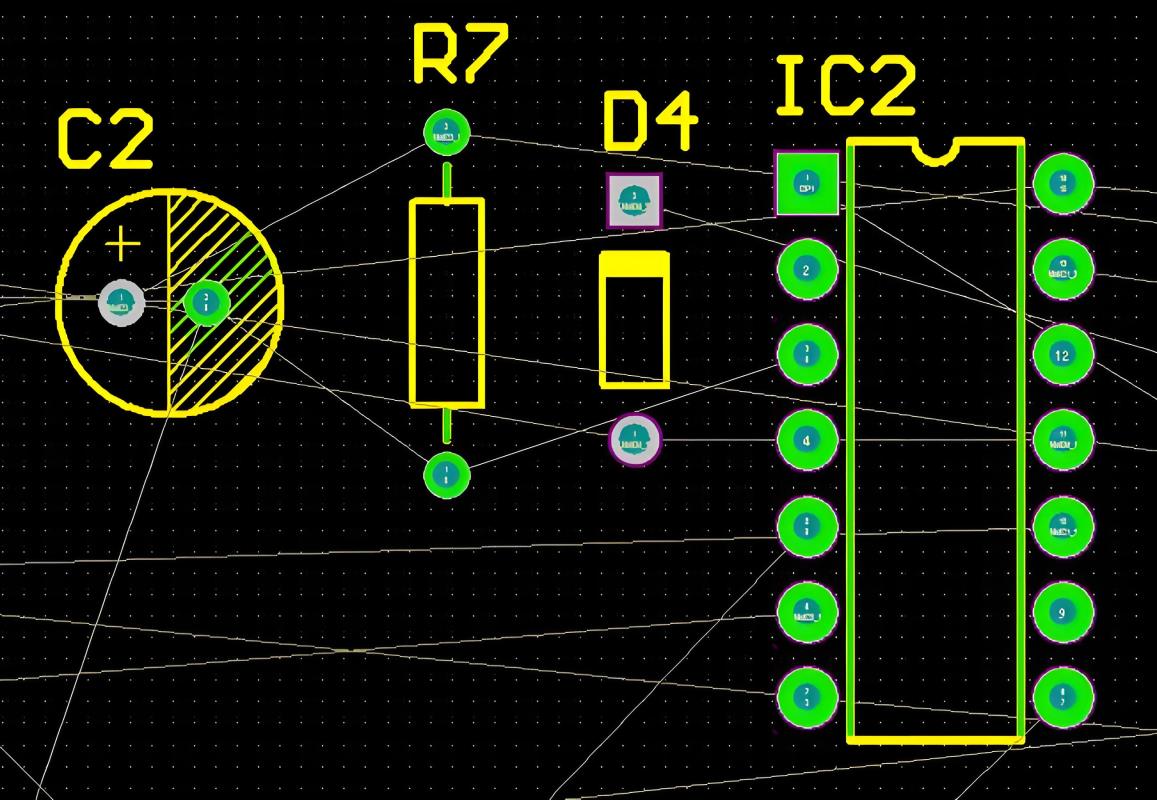

1. 字符宽度高度及间距

字符宽度、高度及间距是PCB设计中常见的非电气相关安全间距设计。这些尺寸的限制确保了字符在印刷过程中的清晰度和可读性。一般来说，字符线条宽度不得小于0.22mm（8.66mil），整个字符的宽度和高度也有相应的标准值。字符之间的间距也需要严格控制，以避免在印刷过程中出现重叠或模糊现象。

2. 过孔到过孔的间距

过孔（VIA）到过孔的间距是另一个重要的与非电气相关的安全间距设计。过孔间距的大小直接影响到电路板的机械强度和稳定性。一般来说，过孔间距最好大于8mil（0.2032mm）。在实际设计中，过孔间距的设定需要综合考虑电路板的尺寸、结构以及生产工艺等因素。

3. 丝印到焊盘距离

丝印到焊盘的距离也是PCB设计中需要特别注意的一个与非电气相关的安全间距。丝印不允许盖上焊盘，因为丝印若盖上焊盘，在上锡的时候丝印处将不能上锡，从而影响元器件装贴。一般来说，丝印到焊盘的间距最好预留8mil（0.2032mm）以上。但在实际设计中，如果PCB板面积有限，可以适当减小这一间距至4mil（0.1016mm）左右。当然，在特殊情况下（如两个焊盘靠得很近时），也可以故意让丝印紧贴焊盘以防止焊接时焊锡连接短路。

4. 机械上的3D高度和水平间距

在PCB设计中，还需要考虑机械结构上的安全间距。这包括元器件之间、PCB成品与产品外壳之间以及空间结构上的适配性。在设计时，需要充分考虑到这些目标对象之间的水平和高度间距，以确保它们之间不会发生碰撞或干涉。这一步骤对于确保电路板的稳定性和可靠性至关重要。

综上所述，PCB设计中的安全间距设计是一项复杂而重要的工作。它涉及到电气和非电气两个方面的因素考量，需要综合考虑电路板的尺寸、结构、生产工艺以及实际使用需求等多个因素。通过合理的安全间距设置，可以确保电路板的稳定性、可靠性和安全性，从而满足各种应用场景的需求。
