多层PCB线路板：从定义到表面处理的全流程解析

在现代电子行业中，多层PCB线路板扮演着至关重要的角色。它不仅承载着电路元件之间的电气连接，还承载着信号传输和能量转换的重任。本文将围绕多层PCB线路板的定义、设计、生产及表面处理等方面展开详细解析，以期为读者提供全面而深入的了解。

一、多层PCB线路板的定义与结构

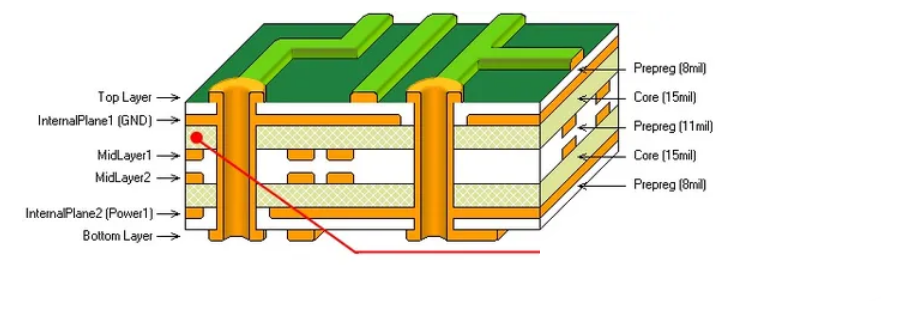

多层PCB线路板，即多层印制电路板，是由多层导电图形层间以绝缘材料相互隔离，并通过导通孔、盲孔或埋孔实现层间互连的印制电路板。其结构通常由导电层（铜箔）、绝缘层（基材）以及连接各层的导通孔组成。多层结构的设计使得PCB线路板在有限的面积内能够承载更多的电路元件和复杂的电气连接，提高了电子设备的集成度和可靠性。

二、多层PCB线路板的设计要点

设计多层PCB线路板时，需综合考虑电路功能、布局布线、热设计、电磁兼容性等多个方面。

首先，根据电路功能的需求确定所需的层数和布局方式，确保各元件之间的电气连接准确无误。

其次，合理的布线设计可以减少信号干扰和损耗，提高电路性能。此外，热设计也是多层PCB设计中不可忽视的一环，通过合理的散热布局和导热材料的选择，可以有效降低电路板的温度，提高设备的稳定性。

最后，电磁兼容性设计旨在减少电磁干扰，确保电路板的正常工作。

在设计过程中，还需借助专业的CAD软件进行电路图的绘制和仿真分析，以验证设计的可行性和优化性能。同时，与PCB厂家的沟通也至关重要，以确保设计符合制造工艺的要求，避免后续生产过程中产生品质问题。

三、多层PCB线路板的生产流程

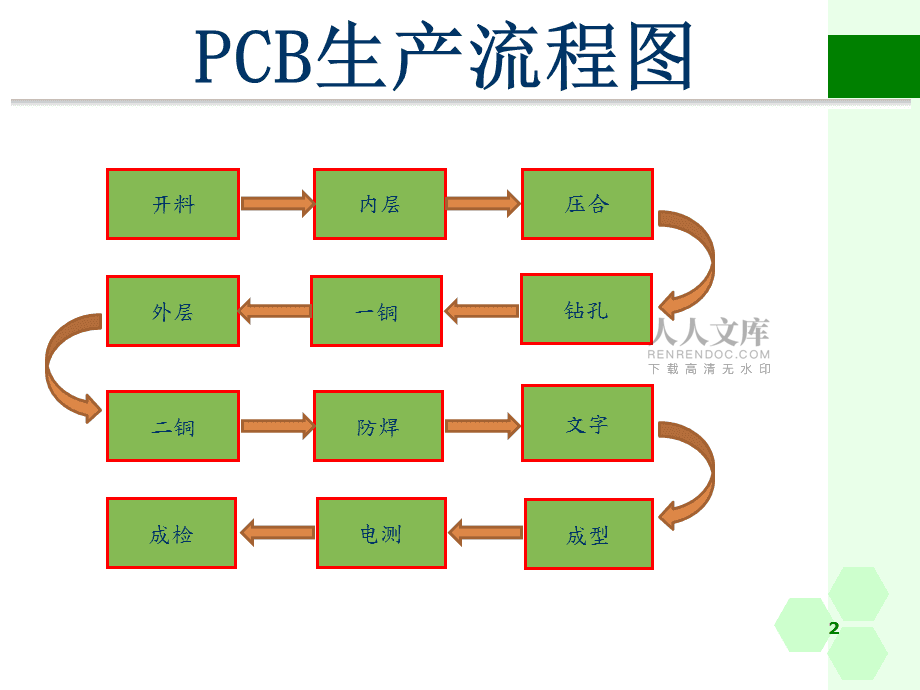

多层PCB线路板的生产过程涉及多个环节，包括内层线路制作、压合、钻孔、电镀、外层线路制作、阻焊、表面处理及成品检验等。

首先，根据设计图纸制作内层线路，通过光刻和蚀刻工艺在铜箔上形成导电图形。接着，将多层绝缘基材和内层线路板进行压合，形成多层结构。

然后，通过钻孔工艺在板上形成导通孔，以便实现层间互连。钻孔后，还需进行孔金属化处理，即电镀过程，以增强导通孔的导电性能。随后，进行外层线路制作，完成电路板的最终布线。阻焊层的涂覆可以保护线路不受外界环境的影响，提高电路板的可靠性。

最后，通过表面处理工艺如喷锡、OSP等，增强电路板的焊接性能和耐腐蚀性。每个环节都需要严格控制工艺参数和质量标准，以确保最终产品的性能和质量。

四、多层PCB线路板的表面处理工艺

表面处理是多层PCB线路板生产中的关键环节，它直接关系到电路板的焊接性能和耐腐蚀性。常见的表面处理工艺包括喷锡、OSP（有机可焊性保护剂）、化学镍金等。

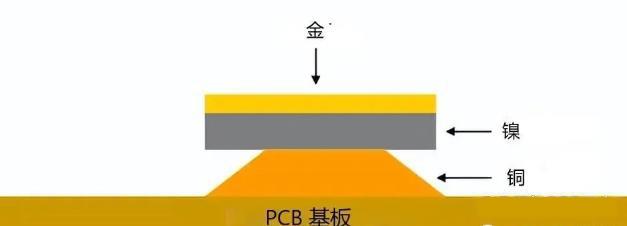

喷锡工艺通过在电路板上喷涂一层锡层，提高焊接点的导电性和可靠性。OSP工艺则是在铜表面形成一层有机薄膜，既能保护铜面不被氧化，又能提供良好的焊接性能。化学镍金工艺则能在电路板上形成一层薄而均匀的镍金层，具有优良的导电性和耐腐蚀性。

在选择表面处理工艺时，需根据电路板的应用环境和焊接要求进行综合考虑。例如，在高温高湿环境下工作的电路板，应选择耐腐蚀性较好的化学镍金工艺；而对焊接性能要求较高的电路板，则可采用喷锡或OSP工艺。

五、结语

多层PCB线路板作为现代电子设备的重要组成部分，其设计、生产和表面处理工艺均对设备的性能和质量产生深远影响。随着科技的不断发展，多层PCB线路板的技术也在不断创新和完善，为电子行业的发展提供了有力支撑。未来，随着电子设备的小型化、集成化和智能化趋势的加剧，多层PCB线路板将在更多领域发挥重要作用，为我们的生活带来更多便利和可能性。
