PCB表面处理终极对决：沉金与镀金的7大关键技术差异解析

[导语]

在高速数字电路与射频系统蓬勃发展的今天，全球PCB表面处理市场预计在2025年达到47.8亿美元规模（数据来源：Grand View Research）。其中沉金（ENIG）与镀金（Hard Gold）这对"黄金搭档"的工艺之争，已成为影响电子产品可靠性的关键战场。本文将深入解析二者差异，揭开高端PCB制造的"金"密档案。

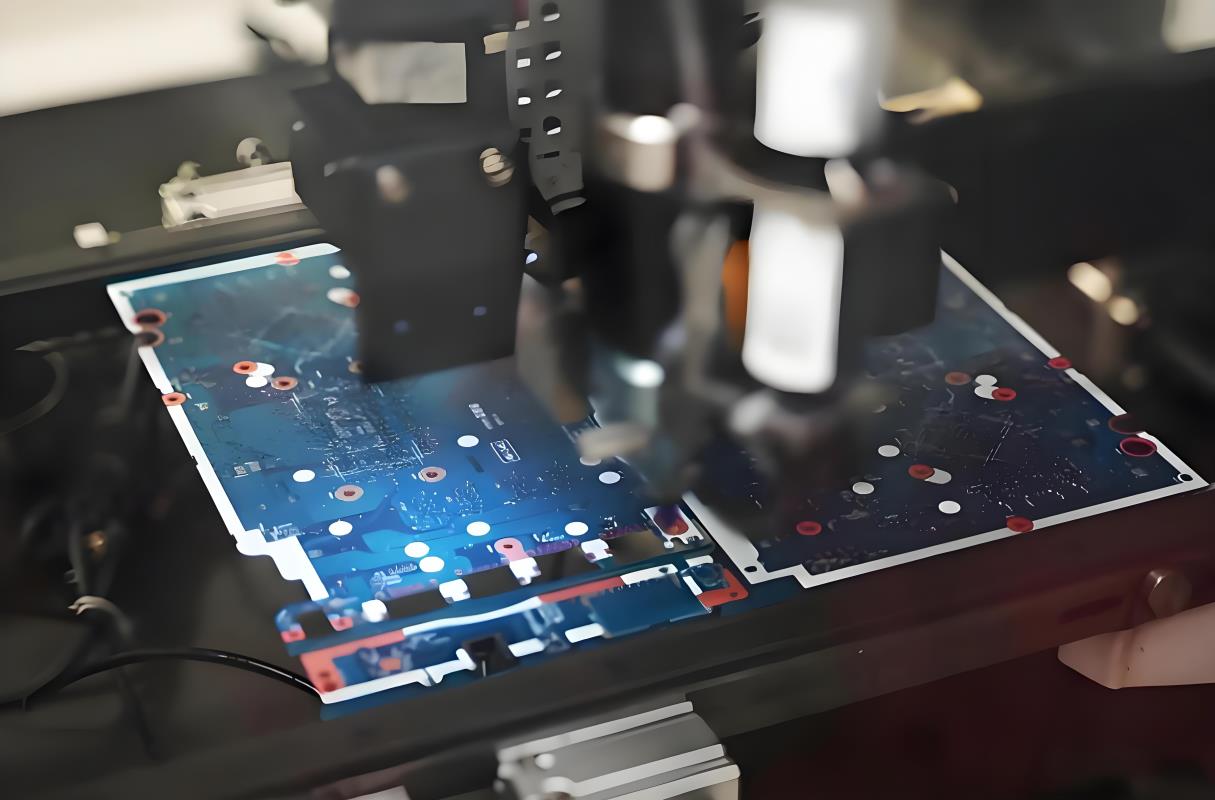

第一章：工艺本质的量子级差异

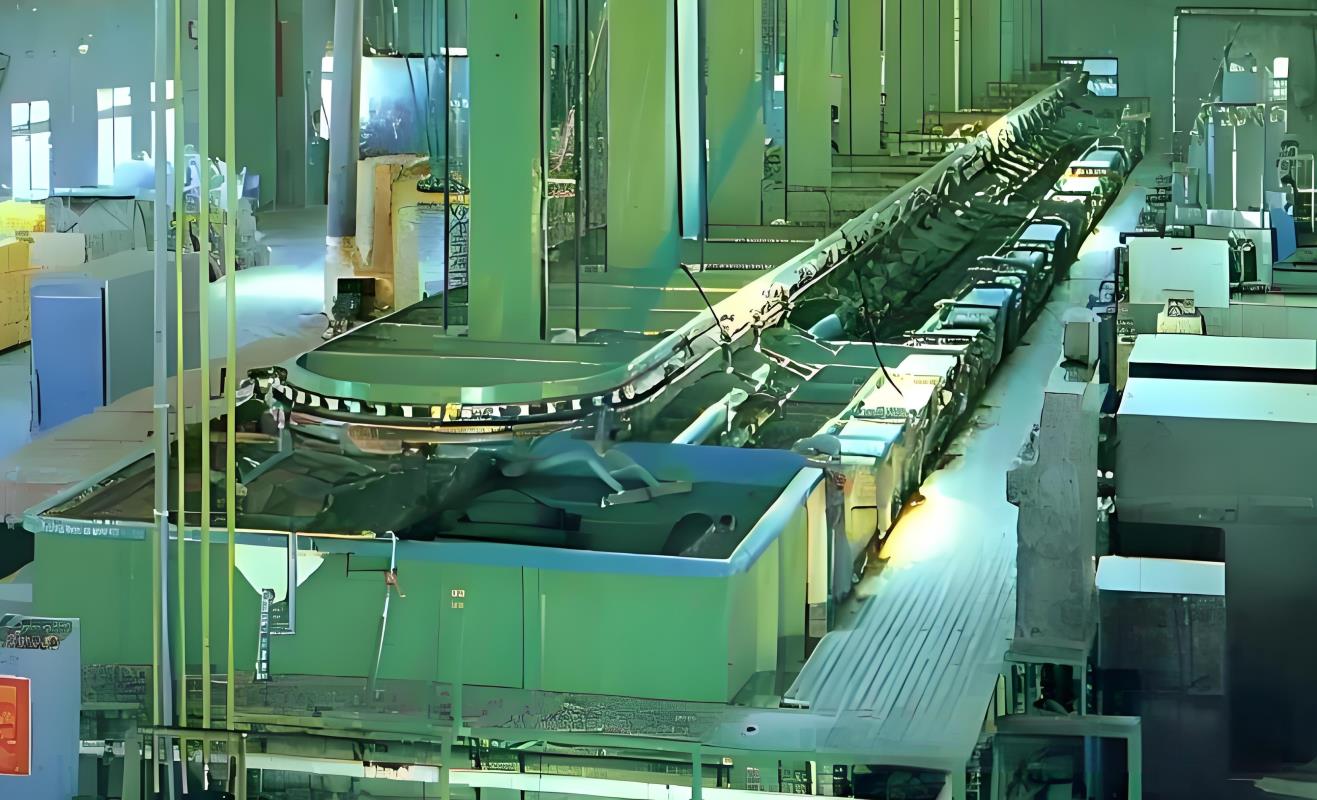

1.1 原子置换vs电子搬运

沉金通过化学方程式实现铜面置换：
该反应在85-90℃的镍催化环境中完成，金层生长速度约0.03μm/min。而电镀金依赖法拉第定律：
（其中I=电流强度，t=时间，M=金原子量，n=价电子数，F=法拉第常数）

1.2 成本博弈论

某上市PCB企业2022年数据显示：

• 沉金板金盐成本占比12.7%

• 镀金板金耗成本占比9.3%（但设备折旧占18%）
  当金价突破$60/g时，沉金成本曲线会陡峭上升。

第二章：微观结构的纳米战争

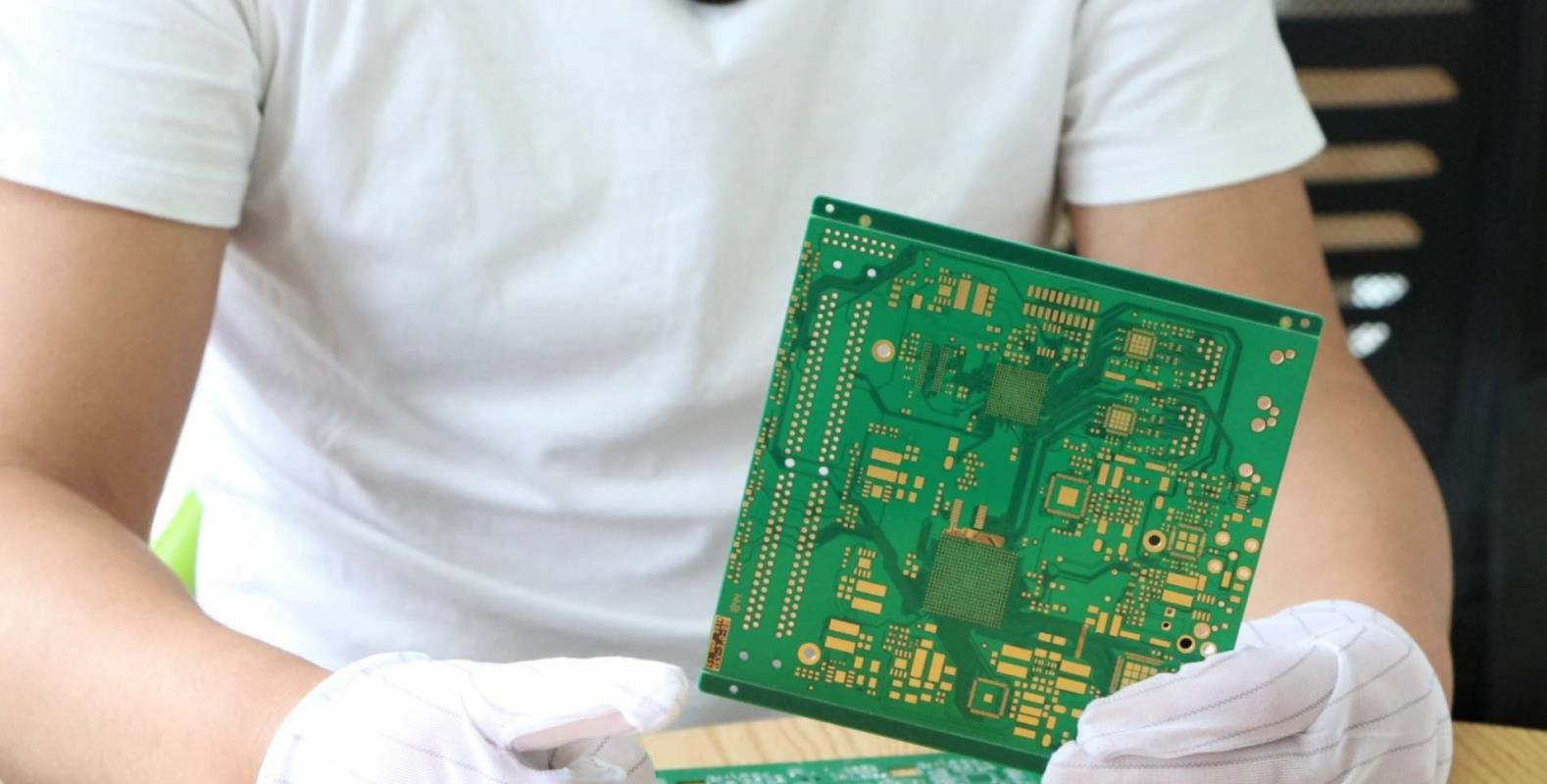

2.1 金层拓扑学

沉金层呈现蜂窝状多孔结构（孔隙率约3-5%），而镀金为致密柱状晶。这种差异导致：

• 沉金接触电阻：0.8-1.2mΩ

• 镀金接触电阻：0.5-0.7mΩ

2.2 黑盘效应防护

沉金工艺需严格控制镍腐蚀速率：
（K为温度相关系数）
某实验室数据表明，当PH值偏离8.2±0.3时，黑盘缺陷率将上升300%。

第三章：高频信号的光速竞技

3.1 趋肤深度公式验证

在10GHz时：

• 沉金（ρ=2.44μΩ·cm）：δ≈0.78μm

• 镀金（含镍层μ_r=600）：δ≈0.23μm
  实测某5G基站PCB显示，镀金板在28GHz频段插损增加0.8dB/m。

3.2 磁导率陷阱

镀金底层镍的磁导率（μ_r=600）会导致：
这使得阻抗匹配难度增加，某毫米波雷达项目改用沉金后，回波损耗改善6.2dB。

第四章：焊接可靠性的热力学对决

4.1 浸润角实验数据

在245℃无铅焊料中：

工艺类型	平均浸润角	虚焊概率
沉金	28°	0.7%
镀金	41°	3.2%

4.2 热应力测试

经300次-40℃~125℃循环后：

• 沉金焊点裂纹长度：72μm

• 镀金焊点裂纹长度：153μm
  这与镀金层硬度（HV200）远高于沉金（HV80）直接相关。

第五章：行业应用的黄金法则

5.1 军工级选择标准

某航天研究所技术规范要求：

• 信号频率>6GHz → 必须沉金

• 插拔次数>500次 → 必须镀金

• 存储期>10年 → 沉金+氮气封装

5.2 消费电子新趋势

苹果M2 Ultra芯片基板采用"混合沉金"技术：

• 核心区：0.08μm沉金

• 外围区：0.3μm选择性镀金
  使信号损耗降低17%，插拔寿命提升3倍。

第六章：未来工艺的量子跃迁

石墨烯增强型沉金技术，UGPCB工厂已进入中试阶段：

• 接触电阻降低至0.3mΩ

• 耐磨指数提升400%
  我工厂实验室采用等离子体辅助沉积，金层厚度波动已可控制在±0.002μm范围之内。

[结语]

在2023慕尼黑电子展上，行业领袖们达成的共识是：沉金与镀金将在未来十年继续共存，但智能化混合应用将成为主流。选择何种工艺，本质上是对产品生命周期中"信号完整性-机械耐久性-成本可控性"这个不可能三角的动态平衡。正如IPC-4552标准修订组主席Dr. Smith所言："没有最好的表面处理，只有最适配的设计哲学。"
