揭秘PCB线路板上的丝印“隐形标签”

在电子世界的微观舞台上，PCB丝印设计宛如一位幕后英雄，虽不显眼，却至关重要。这些如繁星般点缀在电路板上的丝印符号，承载着电子元器件的名称、极性等关键信息，是PCB线路板从设计到生产不可或缺的一环。

一、丝印：PCB板上的“隐形标签”

丝印，这一看似简单的术语，实则承载着PCB电路板上众多电子元器件的识别重任。从零件编号到极性标识，从版本信息到制造商标志，丝印以其独特的语言，为电子世界的沟通搭建起桥梁。

二、丝印信息：线路板上的电子元件的“身份证”

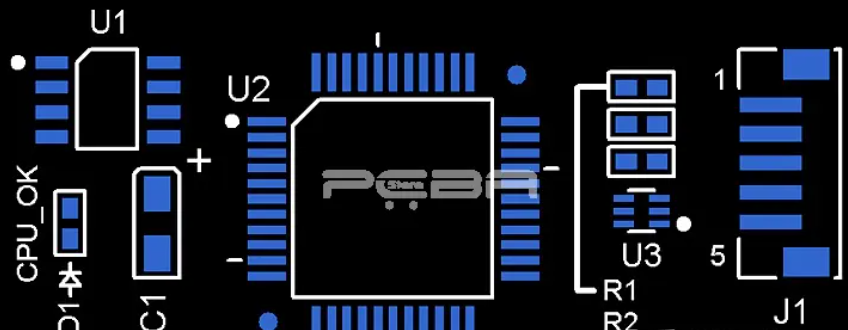

丝印设计所涵盖的信息丰富多彩，犹如PCB板上的电子元件的“身份证”。其中，极性参考标志确保元件正确连接；测试点标识帮助检测电路板的性能；元器件位号参考标志则如同索引，方便查找和替换零件。此外，还有元器件边界、引脚标记、唯一识别号等，共同构成了电子元件的完整身份信息。

三、色彩世界：丝印的多彩魅力

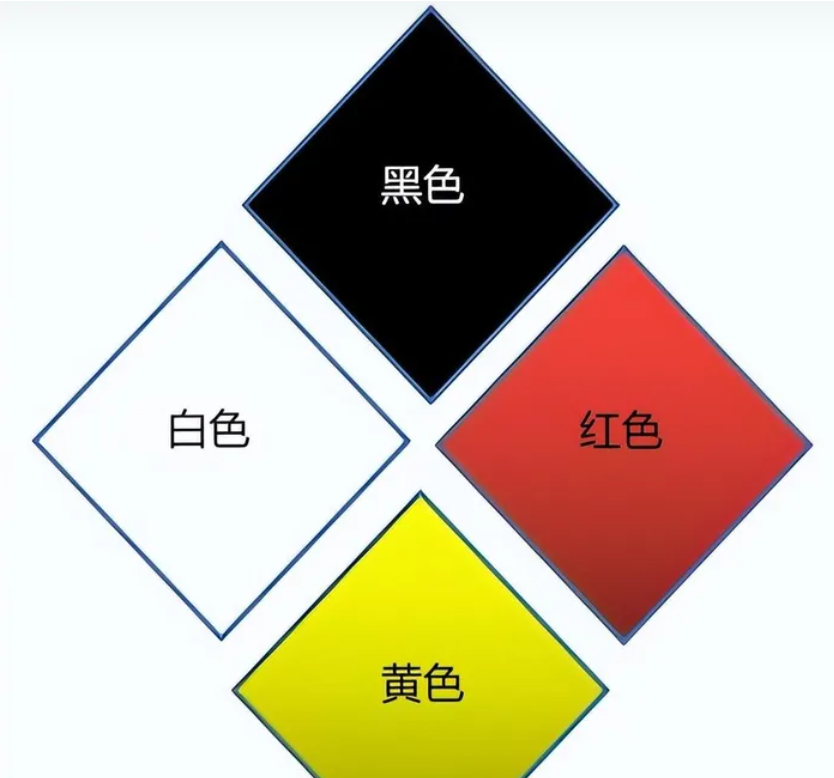

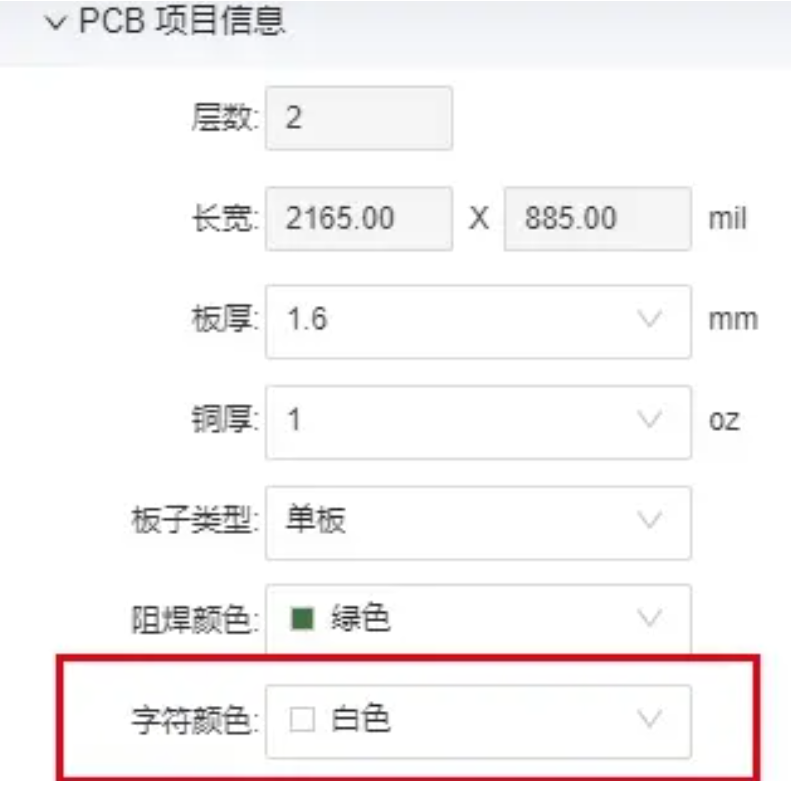

在PCB设计中，丝印的颜色选择同样重要。常用的白色丝印简洁明了，适用于大多数场景。而黄色、红色、黑色等颜色则各具特色，适用于不同阶段和需求的电路板设计。值得注意的是，虽然粉红色丝印在某些设计中颇受欢迎，但由于其对制造过程的影响，建议谨慎使用。

四、元件与布局：丝印的双重身份

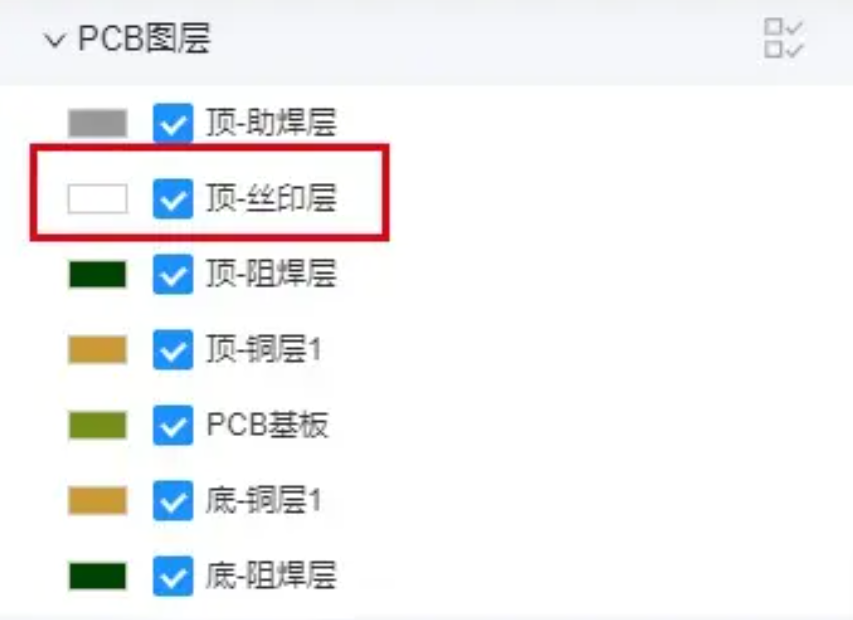

在PCB设计软件中，丝印层通常定义在顶层或底层。这些丝印信息既可以直接放置在PCB布局中，也可以嵌入到元器件组件中。这种双重身份让丝印在电路板上扮演着举足轻重的角色。

五、丝印制作：技艺与创新的结合

丝印的制作过程同样充满了技术与创新。传统丝网印刷以其经济高效的特点广泛应用于PCB的制造；液体照片成像（LPI）则以其高精度和稳定性在高端PCB中占据一席之地；而直接图例打印（DLP）则以其无与伦比的准确度和效率成为现代现代线路板丝印的新宠。

总结：

PCB丝印虽不如元器件般显眼，但其重要性却不容忽视。它如同电路板世界的“隐形标签”，默默承载着产品从设计到生产的全过程。通过深入了解丝印的奥秘，我们不仅能够更好地理解丝印的作用、制造原理，更能欣赏到这一领域所蕴含的技艺与创新之美。在未来，随着电子技术的不断发展，PCB丝印设计将继续发挥其在电子世界中的重要作用，为我们的生活带来更多便利与惊喜。
