在现代电子产品中,从智能手机的内存卡插槽到服务器上的PCIe扩展卡,几乎无处不在的金手指都需要依靠精确的倒角工艺来实现稳定连接。然而,许多设计工程师往往将其视为“锦上添花”的装饰,而非“生死攸关”的硬性要求。本文将深度剖析PCB倒角的科学设计方法,帮你避开那些致命的“坑”。

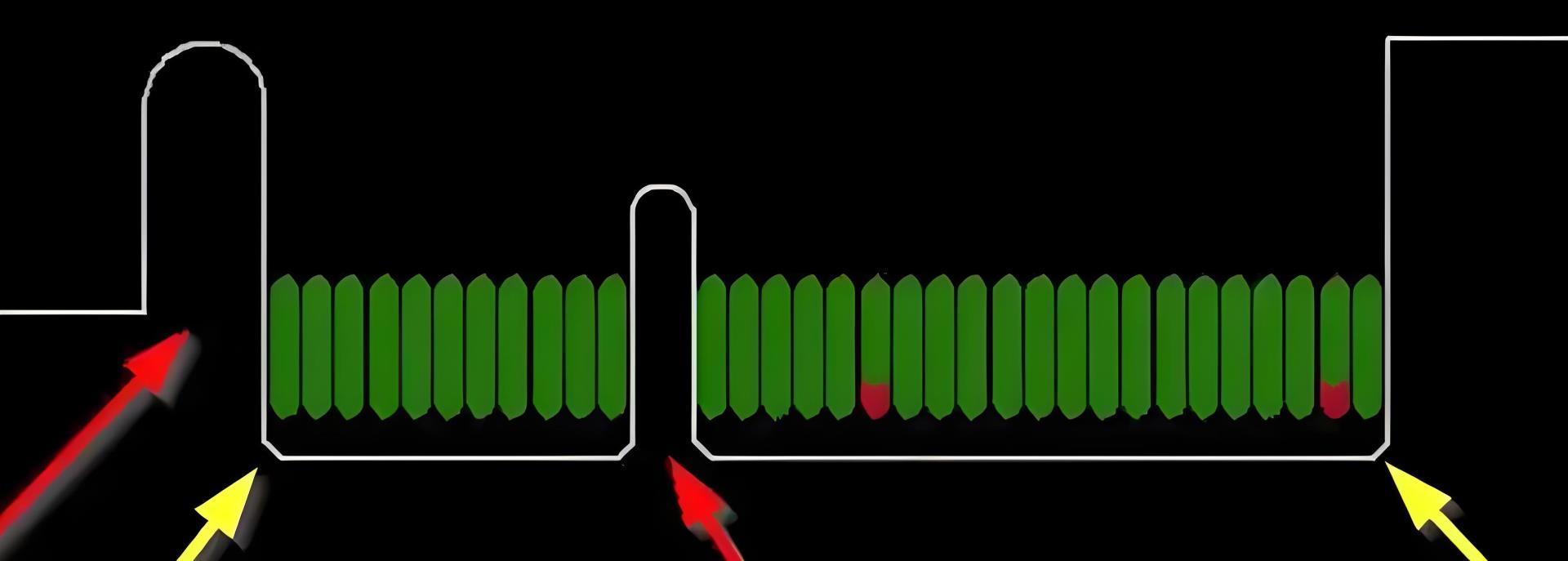

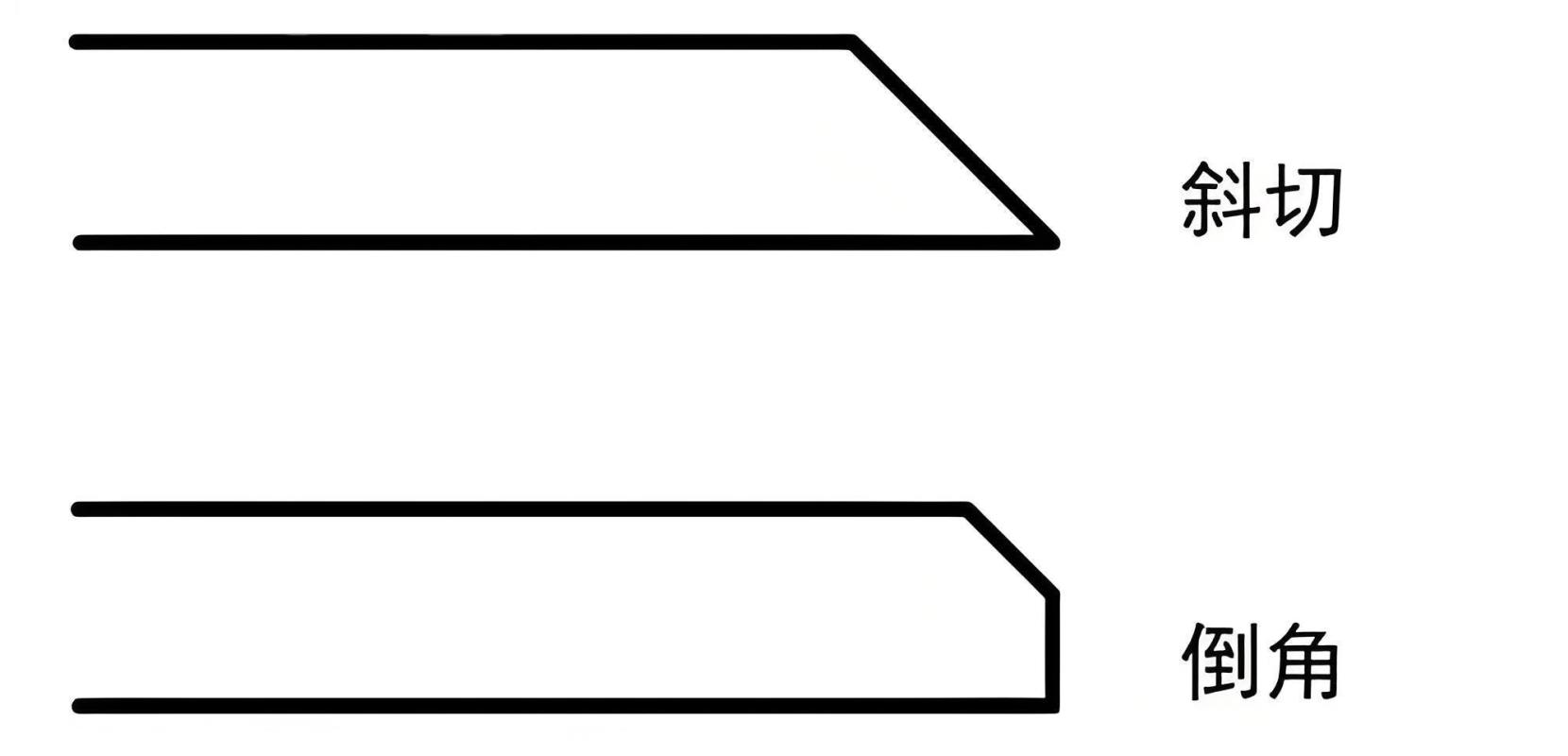

PCB倒角(Chamfering)是指在印刷电路板的边缘进行斜面或圆弧切削处理。在PCB行业中,这项工艺主要服务于金手指(Gold Finger)区域。
根据IPC-2221《印制板通用设计标准》,若金手指不做倒角处理,其边缘锋利的90°尖角在插入连接器时,会像刀片一样反复刮擦弹性接触片。这不仅会导致接触电阻升高(据统计,不良接触可使电阻从标准的<5mΩ飙升至数倍),还会产生铜屑引发短路风险。专业从事PCB批量生产的厂家测试数据表明,采用45°倒斜边的金手指,插拔寿命能从500次提升至1000次以上,接触不良率降低70%。
设计一个完美的倒角,必须精确控制以下三大核心指标:
角度的选择取决于应用场景。依据IPC-2221和业内量产加工标准:
20° – 30°(导向型) :最尖锐,适用于极窄间距和PCI接口。PCI板卡的倒角规范即为20°,配合深度0.5mm,可最大限度减少插入初期的阻力。
45°(通用型) :最常见的标准角度,适配绝大多数消费电子、通信板卡,在插拔顺滑度与接触面积之间取得完美平衡。标准PC卡通常采用45°倒角。
60°(耐磨型) :接触面积最大,适用于需要10万次以上插拔寿命的车载、医疗及工业控制设备。

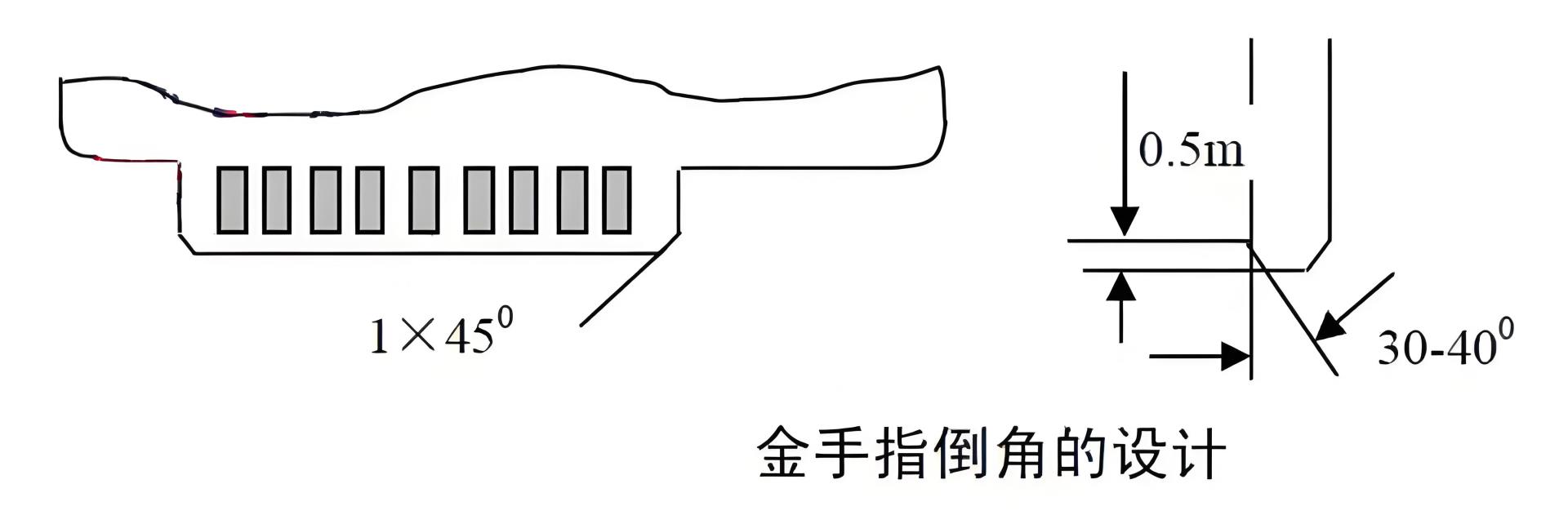

倒角深度:指从板边切除的直角三角形的直角边长度(通常以“C”表示)。PC和PCI卡的倒角深度均为0.5mm。业界标准推荐值是0.5mm × 45° 。倒角长度通常控制在0.5mm – 1.5mm之间。
工艺能力约束:受限于PCB制造厂的铣刀半径(标准V-Cut刀半径约0.4mm),倒角尺寸不应小于0.5mm以保证加工效果可靠。
💡 专家提示: 在进行PCBA装配时,请务必提供完整的倒角加工图纸给您的supplier。如果需要Quote,建议提供详细的倒角角度和深度参数。快速获取高性价比的样品,请直接咨询有实力的PCB supplier,确保生产细节不被忽略。
在实际的高密度PCBA layout中,倒角设计远非“切一刀”那么简单:
内层铜箔“露馅”风险:在多层板(Multilayer PCB)中,如果内层铜箔铺设太靠近板边,倒角加工时会直接暴露内层线路。业界通用规范要求,铜箔距板边至少保持0.5mm的距离。
硬金表面处理的顺序:倒角必须在电镀硬金之前完成(在焊盘覆盖层涂覆后、表面处理之前进行)。如果顺序反了,斜面上的金层可能会因机械加工剥落,导致耐腐蚀性大幅下降。
除了设计规范外,制造商的工艺能力同样关键。合格的PCB生产厂家应具备:±0.1mm的倒角深度公差控制能力;表面粗糙度Ra≤0.8μm的镜面光洁度;以及通过UL 796安全标准认证。需要注意的是,您在PCB在线下单时务必备注板子所要采用的倒角工艺(机械铣削成型是最稳定可靠的选择),并在Gerber文件中用Keep-Out Layer清晰地标注倒角形状与尺寸。
💡 专家提示: 倒角工艺看似微小,实则是连接器与PCB之间“最后几毫米”的成败关键。您在设计文件中多画一笔,或许就能避免几千套产品返工的损失。
