作为PCB工程师,我们往往对焊盘“熟视无睹”,默认调用封装库,却不知这方寸之间,藏着决定产品生死的关键密码。本文将从专业深度出发,不仅带你重新认识那些熟悉的焊盘面孔,更深入解析其背后的工程原理、IPC标准以及在高可靠性设计中的应用,助你设计出经得起时间和环境考验的电路板。
从定义上讲,焊盘是表面贴装装配的基本构成单元,用于构成电路板的焊盘图案,实现电气连接、器件固定或两者兼备 。但工程意义上,它是热传导的通道、机械应力的承受点、信号传输的节点。一个设计不当的焊盘,可能导致虚焊、立碑、甚至整个系统的间歇性失效。因此,理解焊盘的“灵魂”,比单纯绘制其“外形”更重要。
在常规设计中,我们通常根据元器件封装和组装工艺选择焊盘形状。除了大家熟知的方形、圆形、岛形、多边形、椭圆形和开口形焊盘外,以下是几个关键点的专业解读:
方形焊盘:常用于手工DIY或元器件大而少的简单板。其散热速度较快,在波峰焊时容易因散热不均导致虚焊,因此在密集自动贴装设计中需谨慎使用。
圆形焊盘:最通用的焊盘。根据IPC-7351A标准,其直径应满足可制造性要求,通常建议单边最小不小于0.25mm,整个焊盘直径最大不大于元件孔径的3倍,以保证足够的环形圈(annular ring) 。
开口形焊盘:这是为了解决波峰焊后手工补焊时焊孔被锡封死而设计的“留后路”方案。通过一个小小的开口,保证了气膨胀的释放和二次焊接的通道。
当设计进入高频、大电流或高可靠性领域,特殊焊盘便成为解决问题的“利器”。以下三种焊盘,不仅是图形,更是工程智慧的结晶。

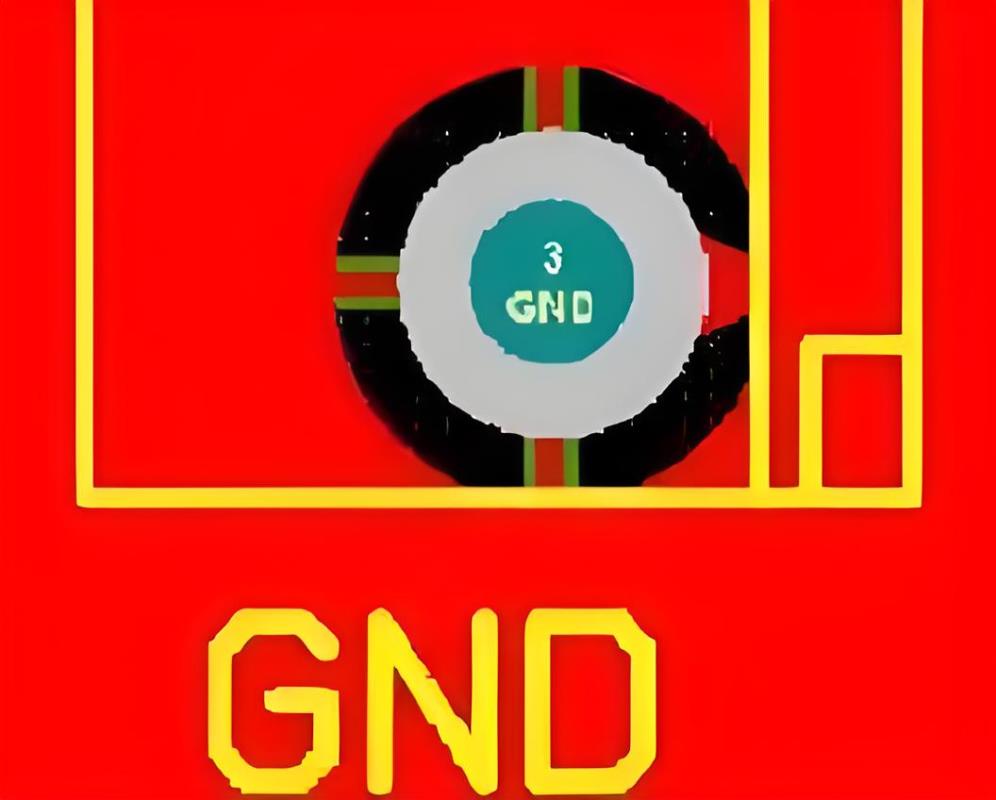

工程原理:当焊盘直接与大面积铜皮(如电源层或地层)全连接时,巨大的铜皮会像一个“散热器”,迅速带走焊接区域的热量。这会导致回流焊时温度不足,产生冷焊或虚焊;而在手工焊接时,可能需要反复加热,极易损伤元器件或导致焊盘起皮。
解决方案:十字花焊盘通过2至4条细小的热通道(Thermal Relief)连接焊盘与铜皮。这种设计在保证电气连接的同时,极大地增加了热阻,减缓了散热速度,确保焊接时焊盘能迅速达到熔锡温度 。在多层板设计中,对于任何连接到地或电源平面的通孔元件,强烈建议使用热风焊盘 。

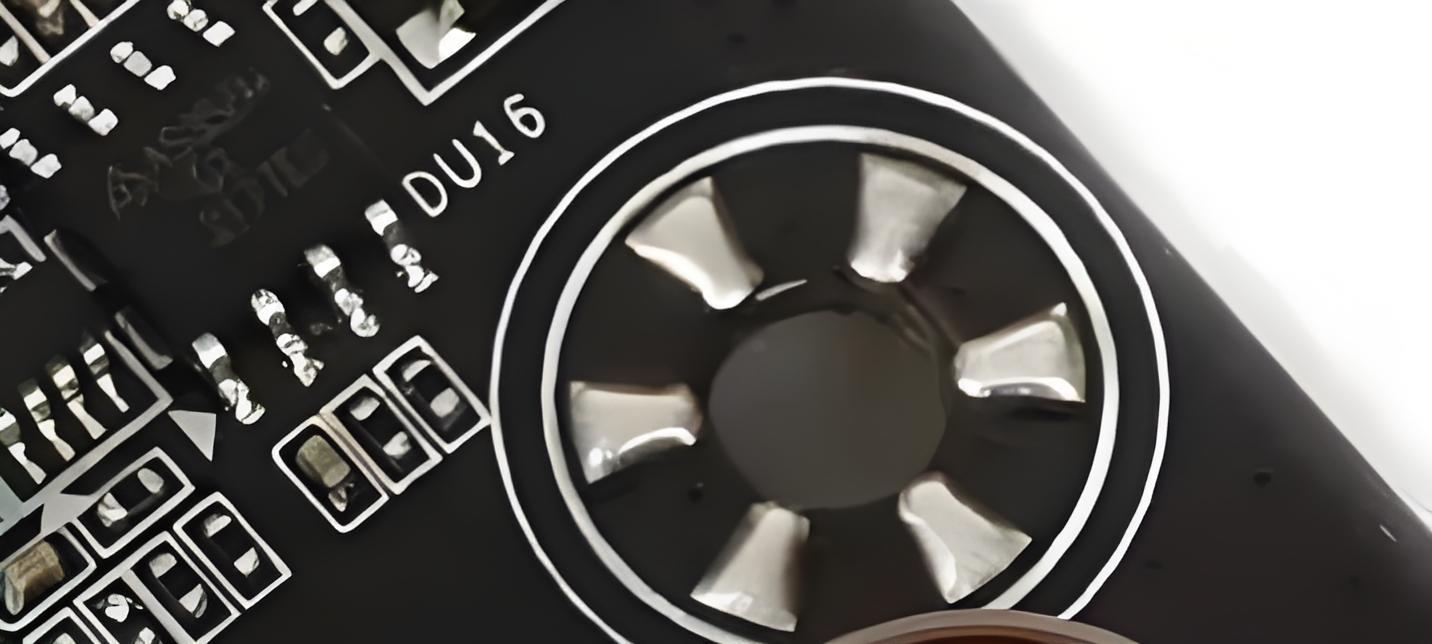

工程原理:梅花焊盘通常用于需要金属螺钉固定的安装孔,且该孔需要与地(GND)网络连接。如果设计成一个全包围的金属化孔,在回流焊时,高温熔化的焊锡可能会因毛细作用吸进孔内,堵塞螺孔;此外,在多次拆装后,孔壁的金属化层容易因应力而破裂,导致接地不良。
解决方案:将安装孔设计成梅花状(或非全金属化),使其在物理上既与地线连接,又通过分散的“花瓣”结构释放了机械应力。无论安装应力如何变化,总能通过部分触点保证接地连续性 。IPC-6012E标准指出,合理的焊盘结构设计可显著降低因热机械应力导致的失效风险。

工程原理:在焊盘与细走线的连接处,如果直接直角连接,此处将成为机械应力和热应力的集中点。在振动环境或热胀冷缩过程中,走线极易从焊盘根部撕裂。同时,对于高频信号,这种突变点会引入不必要的阻抗不连续,造成信号反射。
解决方案:泪滴焊盘通过在连接处进行圆角填充,形成流线型过渡。这不仅增加了连接点的接触面积和机械强度,防止焊盘起皮,还平滑了阻抗突变,减少了信号反射 。对于高频电路、细间距器件以及易受冲击的接口器件,加泪滴是提升可靠性的不二之选。
理论结合实践,需要权威标准作为准绳。以下是基于IPC(电子工业联接协会)标准的设计要点:
孔径与焊盘尺寸:
焊盘间距与阻焊桥:
特殊焊盘的应用阈值:
完美的设计蓝图,最终需要依靠卓越的制造工艺来实现。一个符合IPC标准的焊盘设计,若遇到工艺控制不佳的PCB supplier,同样会出现焊盘氧化、铜箔附着力不足等问题。
在选择PCBA加工合作伙伴时,除了考虑quote价格,更应关注其对DFM(可制造性设计) 的反馈能力。专业的供应商会审查你的焊盘设计是否考虑了热平衡,阻焊桥是否符合其产线能力(通常要求>0.1mm),以及表面处理工艺(如ENIG、OSP)是否匹配你的存储和焊接条件 。当你在采购时,不妨深入沟通这些技术细节,以确保你的设计意图能100%转化为可靠的产品。
焊盘虽小,乾坤乃大。从基础的圆形焊盘到复杂的梅花、泪滴设计,每一个选择都关乎产品的长期可靠性。掌握这些知识,不仅是遵循标准,更是对每一个焊点背后所承载的电子系统稳定运行的庄严承诺。
