PCB设计中的“隐形杀手”：玻纤效应如何摧毁你的高速信号——从原理分析到实战解决方案

在高速数字电路设计中，当信号速率突破Gbps门槛，许多原本“无关紧要”的物理效应便开始悄然作祟。玻纤效应（Glass Weave Effect）——这个藏在PCB介质层深处的隐形干扰源，正日益成为制约信号质量的关键瓶颈。无论您设计的是56G PAM4背板还是PCIe 6.0接口，若对玻纤效应视而不见，轻则眼图劣化，重则系统瘫痪。

一、揭秘玻纤效应：两种介质、一场无形的“速度战”

要理解玻纤效应，首先要看清PCB基板的微观面貌。我们日常使用的FR-4板材，其绝缘介质由两部分构成：玻璃纤维布和环氧树脂。玻璃纤维提供机械强度，树脂则将玻纤布粘合在一起。问题恰恰出在二者截然不同的介电常数（Dk）上：

• 玻璃纤维（E-glass）的Dk：6.0 – 6.6（1GHz频率下）

• 环氧树脂的Dk：3.0 – 3.5

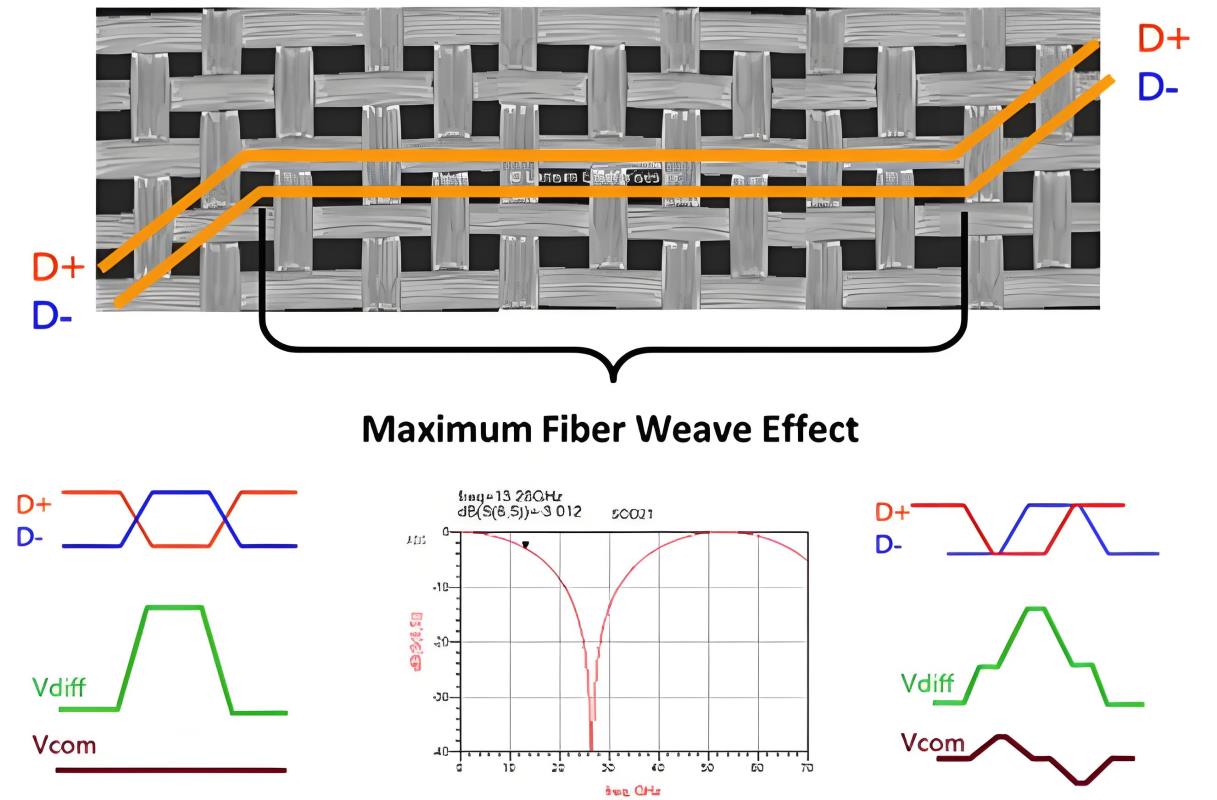

这一差异意味着：当高速差分信号在PCB上传输时，如果差分对的正向线恰好位于高Dk的玻纤束上方，而负向线位于低Dk的树脂填充区，两条同属一个差分对的走线便感受到完全不同的介质环境，导致传播速度出现显著差异——这便是“等长不等时”现象的物理根源。

更精确地说，信号在介质中的传播速度由下式决定：

其中 c 为真空光速（2.998×1082.998×108 m/s），εeff为有效介电常数。Dk越高，传播速度越慢。

二、量化影响：玻纤效应的“账单”究竟有多重？

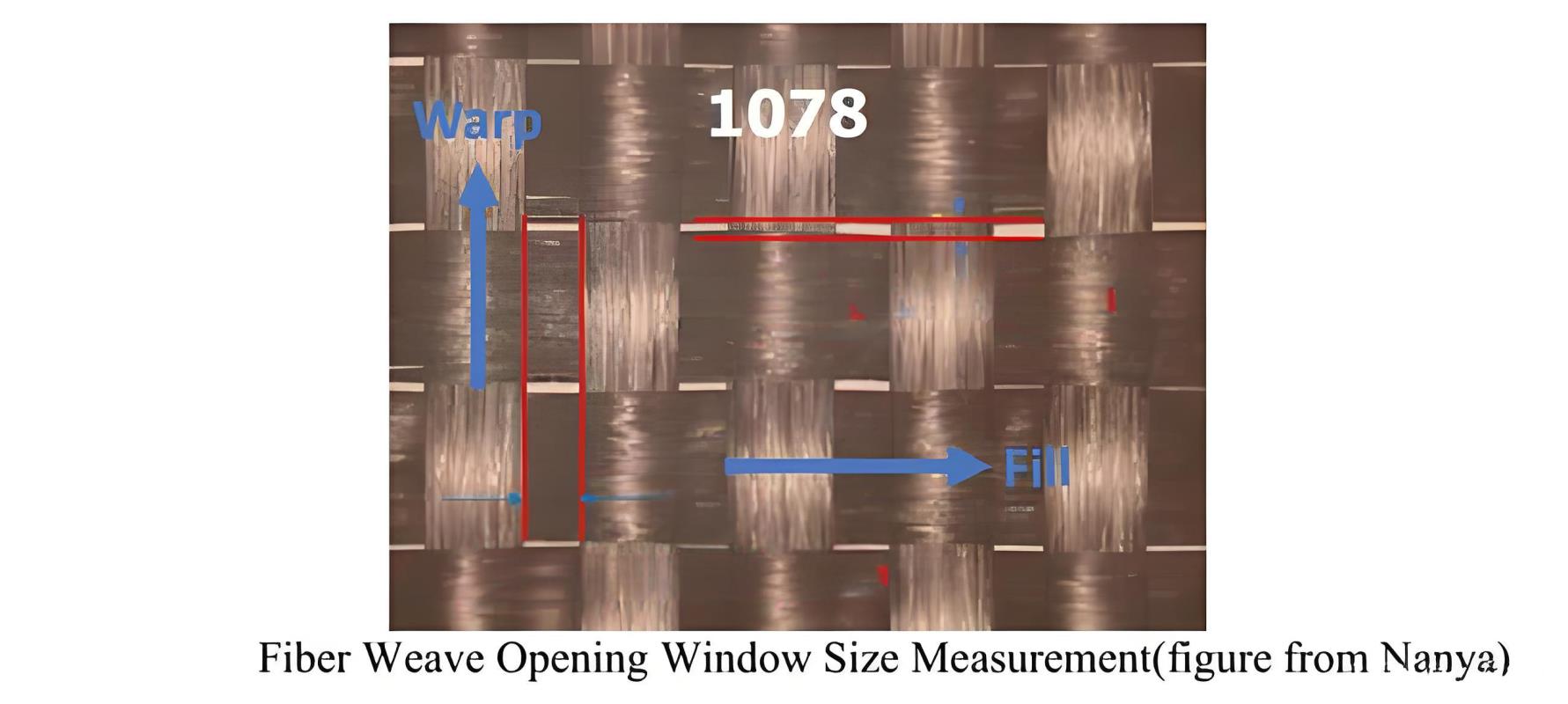

玻纤效应最直接的后果是差分对内延迟差（Intra-pair Skew） 。以一块铺设1078型玻纤布的板材为例：经向和纬向每英寸各有54根织物，每根织物由约200根直径5μm的玻璃纱组成，编织间隙大约0.3–0.5mm。若差分线恰好“骑”在编织窗口上，两条线之间的有效Dk差异可产生4–16 ps/inch 的Skew。

换算成走线长度来看：24mil–96mil/inch的Skew——这与高速信号通常要求5mil甚至2mil的等长控制相比，简直不是一个量级！

再看一组更具冲击力的数据：某典型PCB的玻纤编织周期为1mm，信号线长度为100mm，信号速率为6Gbps。Dk差异导致的延迟差可达5–10 ps/mm，换算下来总Skew为50–100ps。对于6Gbps（UI ≈ 166ps）的信号，这一偏差已占到UI的30%–60%，足以使差分信号的共模噪声急剧飙升，眼图趋于闭合。

更严峻的是，PCIe 5.0的单UI已压缩至31.25ps，PCIe 6.0进一步采用PAM4调制并推进至64GT/s速率，对受玻纤效应影响产生的Skew容忍度已降至±1ps以下的极苛刻水平。

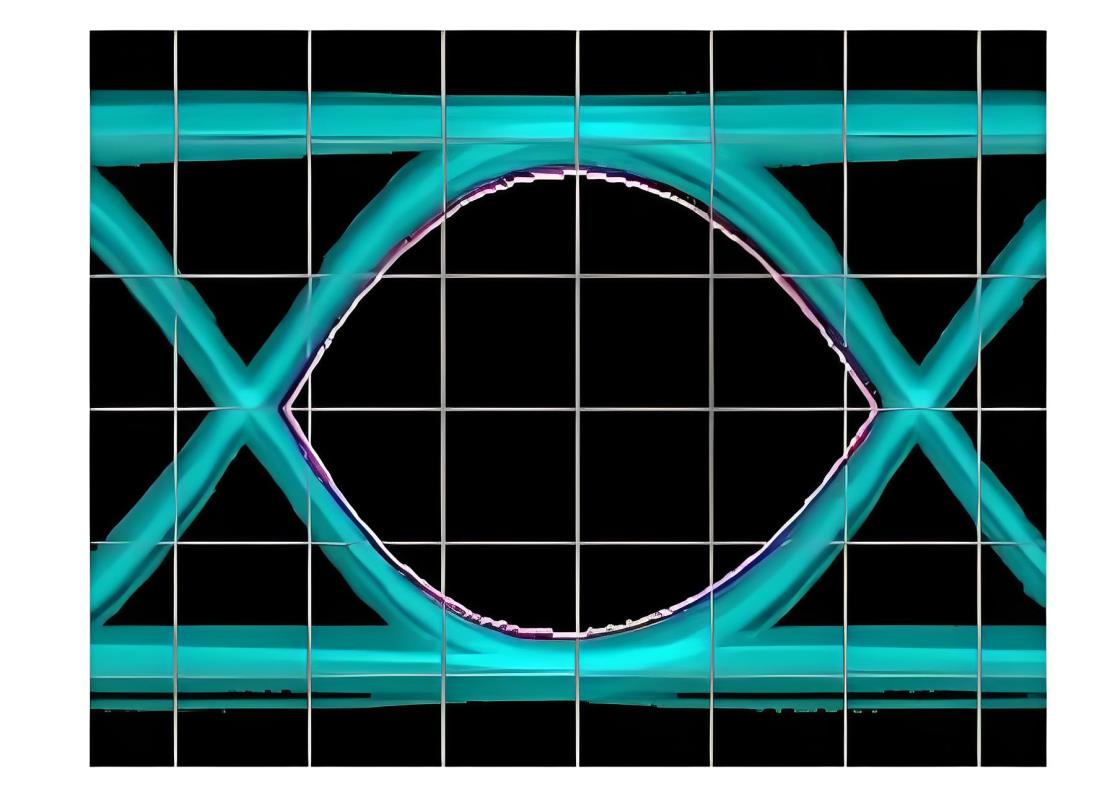

除Skew外，玻纤效应还引发显著的确定性抖动（Deterministic Jitter） 和周期性阻抗波动。当高频信号穿过这种介质时，传播时间随玻纤编织周期持续变化，阻抗也随之起伏——这些叠加效应最终都将转化为眼图的闭合与系统误码率的升高。

三、实战对策：五大攻略将玻纤效应“扼杀在摇篮”

既然玻纤效应不可避免，专业的设计便需主动出击。以下五大策略覆盖了从材料到工艺、从布局到制造的完整链条，可供不同项目灵活选用。

1. 角度走线（Zig-zag / 10-degree Routing）

将高速走线与玻纤编织方向成10°–15° 夹角，使每条走线交替经过玻纤束和树脂填充区，平均后的有效Dk更加一致。简单而有效，对高于10Gbps的信号尤为显著。缺点是需要额外布线空间，且BGA逃逸区域较难实现。

2. 优选扁平开纤玻纤布，缩小“窗口”

选用编织更细密的玻纤型号，如106、1078、1080、2116等。其中1078型采用“正方形织物”设计，经、纬向织物数量对称，编织窗口显著减小。更进一步，采用经开纤（Spreading） 或扁平化工艺处理的玻纤布，可将玻纤束的有效直径压扁，使Dk值从常规E-glass的6.6–6.8降至约4.8，同时大幅减小区域Dk波动。

3. 叠压多层半固化片（Stacked Prepregs）

通过叠放两层或更多PP，使各层玻纤窗口相互错位覆盖，显著降低空隙穿透概率。这是一种隐含成本较低的优化手段，值得在叠层设计中优先考虑。

4. 选用低玻纤效应专用材料

当信号速率超过16Gbps（如PCIe Gen 4及以上） ，常规材料已力不从心。此时可选用经过针对性优化的基材：

• Ventec Vlp系列

• Isola I-Speed（Tg 180°C）

• Panasonic Megtron 系列（如M7NE）

以Megtron 7NE为例，其采用NE-glass玻纤布，介电常数仅4.6，损耗因子Df低至0.0007，较E-glass的Dk=6.6、Df=0.0012改善立竿见影。对于112Gbps乃至更高224Gbps C2M链路，这类材料已成为关键承载基础。如需选型建议或cost-down方案报价，欢迎随时联系我们，我们的PCB供应商网络覆盖多种规格低玻纤效应板材。

5. PCB制造时整板旋转

与板厂协商，在生产时将整板拼板旋转5°–15° 后再进行切割，使所有走线统一避开关轴方向。此策略简单可靠，但会牺牲约10%–15%的板材利用率，需在成本与性能间权衡。

四、结语：做一个“看见微观结构”的设计者

玻纤效应是高速PCB设计中不容忽视的隐形干扰源。随着信号速率不断攀升——56Gbps PAM4背板已成常态、224Gbps互联渐行渐近——它早已从“可以忽略”升格为“必须正视”的核心风险因素。优秀的PCB设计工程师，不仅要在原理图和布局布线上精雕细琢，更应深入材料的微观编织结构与介电分布层面，认清物理本质，选对针对策略，方能在信号完整性战场上立于不败之地。
