浅谈PCB电路板的表面处理技术

印刷电路板（PCB）是电子工业的心脏，它承载、并连结着电子设备中的所有的电子元件，设备中的电流在其间高速流动穿梭。因此PCB电路板扮演着交通枢纽和高速公司的角色。其重要性可见一斑。生产中对它作一些重要的表面处理工艺，保证交通枢纽的畅通无阻就显得尤为重要。

试想，一块刚出厂的PCB板，它的线路表面在空气中迅速氧化，变得暗淡无光，在PCBA组装环节，可焊性变差，造成虚焊、脱焊等现象，这将会造成品质方面的灾难。因此，工程师们开发出了多种表面处理技术，来保护PCB免受腐蚀，以保证其具有良好的焊和电气性能。

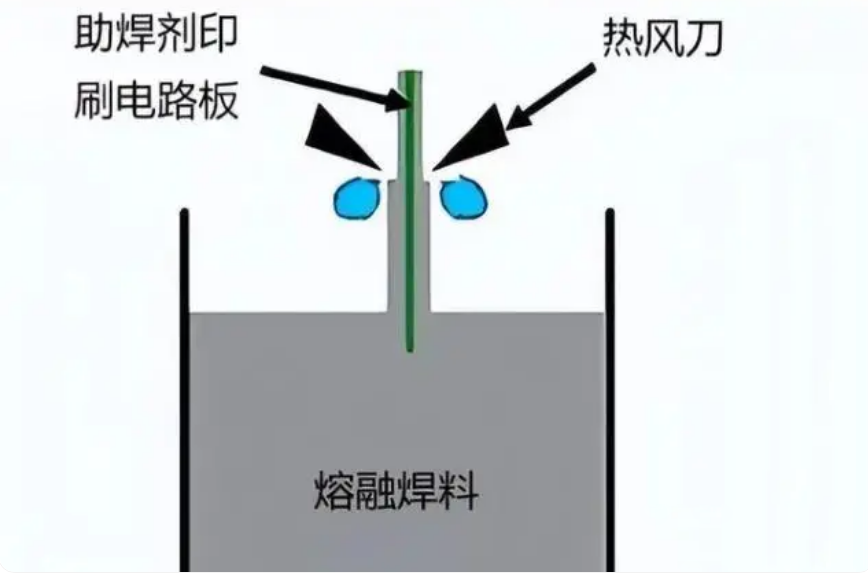

热风整平（HASL）

热风整平（HASL）技术就像是为PCB穿上了一层均匀的金属外衣。这种方法通过喷锡的方式，在板子上形成了一层平滑的焊锡层，使得PCB可以顺利地进行波峰焊接。然而，随着电子设备的微型化，HASL技术的局限性也逐渐显现。细间距的焊盘要求更高的共面性，而HASL处理过的表面往往难以满足这一需求。此外，环保的呼声也促使电子工业考虑无铅化的替代技术。

有机防氧化（OSP）

有机防氧化（OSP）技术则是在铜表面涂上一层薄薄的有机化合物，如同给PCB穿上了一件隐形的防护服。这层透明的保护膜能有效防止铜的氧化，保持PCB的可焊性。凡事都有两面性，有其利必有其弊，其弱点在于存储和焊接以及检测上的困难。

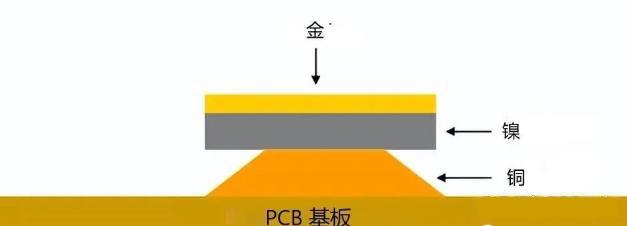

化学镀镍沉金（ENIG）

镀镍

化学沉银

化学沉银技术则是一种介于OSP和ENIG之间的选择，它提供了良好的电性能和可焊性，尽管在光泽上有所牺牲。而电镀镍金技术则是为了防止金和铜之间的扩散，提供了硬金和软金两种选择，适用于不同的应用场景。

PCB混合表面处理技术，就像是为PCB量身定制的贴身铠甲。可以根据板子的实际工作环境，通过结合两种或更多种线路板表面处理工艺，进行优化组合，将它严密保护起来。

在这些技术的背后，是工程师们坚持不懈和默默付出的结果，通过他们对各种工艺和材料的不断探索和创新。PCB厂家才在能像艺术家们一样，在画布上挥毫泼墨，尽情挥洒，创造出具有卓越品质的电路板产品。
